Għeluq ta' splice u pjattaforma ta' interface-iebsa tal-qatra għal nodi tal-fibra ta' barra
GL-G144 jgħaqqad-għadd għoli ta' fużjoni-ħżin ta' splice ma' arranġament fakultattiv ta' aċċess pre-konnettorizzat. Jappoġġja d-distribuzzjoni, il-bridging u l-fergħat fil-feeder-għal-distribuzzjoni jew distribuzzjoni-biex-waqqgħu punti ta' transizzjoni, filwaqt li żżomm il-kapaċità ta' splice separata min-numru ta' pożizzjonijiet tal-adapter esterni.

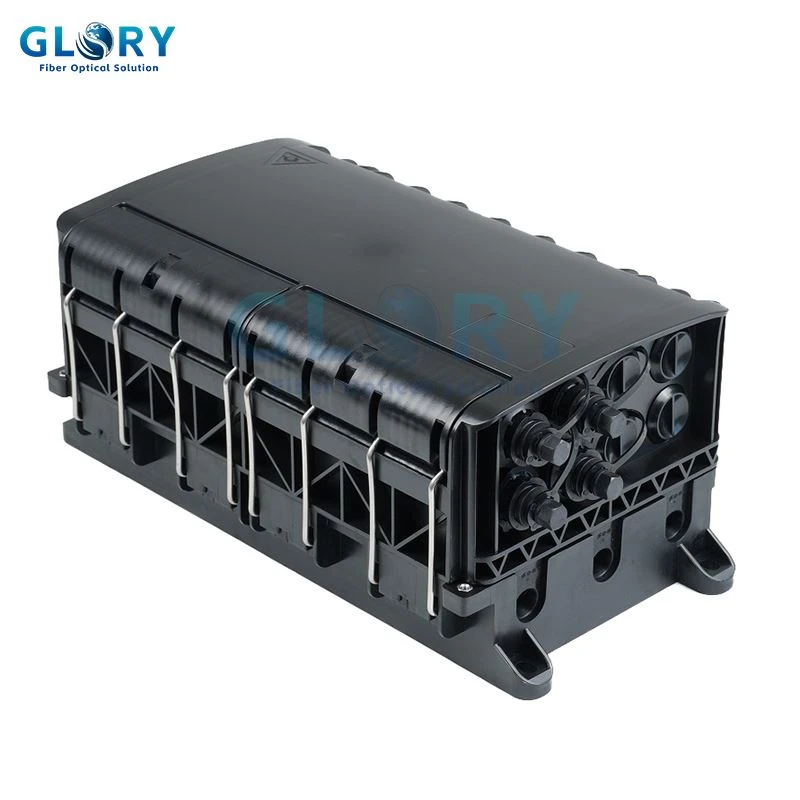

Veduta tal-ġenb magħluqa li turi l-akkomodazzjoni, il-linja taċ-ċappetta u l-lukketti tal-għeluq.
Struttura interna miftuħa bi trejs splice, rotta tal-fibra u pożizzjonijiet konnettorizzati.
Dettall estern tal-interface imwebbes b'tappijiet protettivi marbuta.
Karatteristiċi ewlenin tal-kaxxa tal-għeluq tal-splice tal-fibra GL-G144
144-Kapaċità tal-Fiber Fusion-Splice
L-egħluq jipproteġi sa 144 splices tal-fużjoni bl-użu ta' organizzazzjoni ta' trej ta' 24-fibra deskritta fil-paġna tas-sors. Dan jagħti lill-pjanifikaturi tal-proġett limitu ta' splice definit ta' għadd għoli- filwaqt li jippreserva r-rotot ibbażat fuq trej għal xogħol ta' fergħat u pont. Ikkonferma l-kwantità finali tat-trej u l-kapaċità mgħobbija fuq il-BOM approvat qabel tordna.
Sa 16-il Interface SC/APC imwebbes
Arranġament konnettorizzat mhux obbligatorju jappoġġja sa 16-il pożizzjoni tal-adapter OptiTap SC/APC. Meta mqabbla ma' għeluq ta' splice-biss, portijiet esterni mwebbsa joħolqu punt ta' tgħammir definit għal qtar kompatibbli pre-terminati. Ix-xerrejja għandhom jikkonfermaw il-familja eżatta tal-konnettur imwebbes, l-għadd tal-adapter u l-mappa tal-port; il-valuri tat-telf ottiku mhumiex ippubblikati fuq il-paġna tas-sors.
Sitt Dħul tal-Cable għal Cable Ø3–20 mm
Tliet portijiet ta' input u tliet output jaċċettaw il-firxa ta' kejbils elenkata ta' 3–20 mm, inklużi kostruzzjonijiet ta' kejbils maħlula-tubi u skeletri. Siġilli tal-gomma mhux obbligatorji huma offruti għal meded Ø8–11, Ø10–16 u Ø18–20 mm, li jippermettu li s-siġill tad-dħul jitqabbel mal-kejbil tal-proġett minflok ma jiġi ttrattat grommet wieħed bħala universali.
Siġill mekkaniku biċ-ċappetti IP68
L-akkomodazzjoni PP + GF tuża għatu biċ-ċappetti, bokkli tal-għeluq u siġill tal-ġisem tal-gomma tas-silikon, b'IP68 iddikjarat għall-għeluq. Il-ftuħ mekkaniku jappoġġja d-dħul ippjanat mill-ġdid mingħajr sostituzzjoni tas-sħana-shrink. IP68 xorta jrid jiġi interpretat kontra l-fond u t-tul tat-test miftiehma; ma jiddeskrivix operat illimitat taħt l-ilma.
Djar kompatt PP + GF
Fi 340 × 180 × 140 mm u piż ta 'unità elenkat ta' 3.0–3.5 kg, l-egħluq jgħaqqad footprint kompatt mal-kostruzzjoni PP + GF. Arblu, ħajt, pajp jew katusa, tappiera u pjazzamenti diretti-midfuna huma elenkati, li jgħinu lill-inġiniera jivverifikaw l-ispazju disponibbli u l-aċċess għall-immuntar qabel ma jirrilaxxaw it-tpinġija tal-installazzjoni.
Proġett-Muntar Speċifiku u BOM Aċċessorju
Kitts tal-immuntar tal-ħajt u tal-ajru huma elenkati bħala aċċessorji fuq talba-, filwaqt li l-iskeda tal-ippakkjar tinkludi partijiet tal-issiġillar tal-għeluq, kmiem tal-isplice u oġġetti tal-konsum tar-rotot. It-timijiet tal-akkwist jistgħu jisseparaw il-kontenut tal-kompartiment standard mit-tagħbija tal-hardware tal-immuntar u l-konnettur, u jnaqqsu l-ambigwità bejn għeluq vojt, splice-kit lest u terminali pre-konnettorizzat.
Pjattaforma standard u għażliet dipendenti-l-ordni
Il-paġna tas-sors tidentifika mudell ta' prodott wieħed, GL-G144. Il-kapaċità, it-tagħbija tal-adapter, is-siġilli tal-kejbils u l-ħardwer tal-immuntar għandhom jiġu rilaxxati bħala konfigurazzjoni speċifika tal-ordni-aktar milli dedotti mill-isem tal-mudell biss.
Data tal-pjattaforma kkonfermata
- Familja ta' kompartiment tal-fibra ottika GL-G144
- Massimu 144 splices tal-fużjoni
- Sitt portijiet tal-kejbil: tliet input u tliet output
- Djar PP + GF bi klassifikazzjoni ta 'dħul IP68
- Modi ta' konnessjoni ta' distribuzzjoni, bridging u fergħat
Oġġetti magħżula jew fuq talba-
- Sa 16-il pożizzjoni tal-adapter OptiTap SC/APC
- Siġilli tal-lastku għal kejbil Ø8–11, Ø10–16 jew Ø18–20 mm
- Kit ta' mmuntar-ħajt
- Kit ta' muntaġġ mill-ajru
- Tikkettar tal-proġett, ippakkjar u assemblaġġ mgħobbi soġġetti għal konferma tat-tpinġija
Speċifikazzjonijiet tekniċi tal-kaxxa tal-għeluq tal-splice tal-fibra GL-G144
It-tabelli hawn taħt jużaw data ddikjarata fil-paġna oriġinali tal-prodott. Valuri ottiċi, ambjentali u mekkaniċi mhux ippubblikati huma esklużi intenzjonalment.
| Mudell tal-prodott | GL-G144 |
|---|---|
| Familja tal-prodott | Egħluq tal-Fiber Optic / Kaxxa tal-Egħluq tal-Fiber Splice |
| Kapaċità massima ta' fużjoni-splice | 144 fibra |
| Kapaċità tal-adapter imwebbes | Sa 16-il pożizzjoni, konfigurazzjoni mhux obbligatorja |
| Interface tal-konnettur iddikjarat | Għażla ta 'adapter OptiTap SC/APC |
| Għadd tad-dħul tal-kejbil | 6 totali: 3 input u 3 output |
| Tipi ta 'kejbil iddikjarati | Kejbil tat-tubu lax-u kejbil skeletru |
| Firxa tad-dijametru tal-kejbil | Ø3–20 mm |
| Materjal tal-għeluq | PP+GF |
| Dimensjonijiet tal-kompartiment | 340 × 180 × 140 mm |
| Piż tal-unità elenkati | 3.0-3.5 kg |
| Klassifikazzjoni tad-dħul | IP68 |
| Metodu tas-siġillar | Siġill tal-ġisem tal-gomma tas-silikonju b'għatu biċ-ċappetti u bokkli mekkaniċi |
| Immuntar / tqegħid iddikjarat | Arblu, ħajt, pajp jew katusa, tappiera u dfin dirett; kit tal-ajru disponibbli fuq talba |
| Modi ta' konnessjoni ddikjarati | Distribuzzjoni, bridging u fergħat |
| Ippakkjar tal-kartun | 6 settijiet għal kull kartuna |
| Daqs tal-kartun | 420 × 370 × 500 mm |
| Piż tal-ippakkjar elenkat | 22 kg; paġna sors ma tidentifikax bażi netta jew grossa |
| Mudell | Splice Kapaċità | Pożizzjonijiet tal-Adapter | Referenza tat-Trej | Portijiet tal-Cable | Dimensjonijiet | Piż tal-Unità |
|---|---|---|---|---|---|---|
| GL-G144 | Sa 144 splices tal-fużjoni | Sa 16 OptiTap SC/APC | 24 fibra għal kull trej iddikjarat; il-kwantità finali tat-trej trid issegwi BOM approvata | 6 (3 ġewwa / 3 barra) | 340 × 180 × 140 mm | 3.0-3.5 kg |
Qabbel id-dħul tal-kejbil u l-interface mwebbsa qabel il-produzzjoni
| Oġġett | Dejta ikkonfermata | Kontroll tal-Akkwist |
|---|---|---|
| Kostruzzjoni tal-kejbil | Kejbils maħlula-tubi u skeletri | Ikkonferma l-profil tal-għant u l-arranġament tal-membri tas-saħħa interna- |
| OD tal-kejbil ġenerali | Ø3–20 mm | Ipprovdi OD imkejjel, mhux għadd ta 'fibra nominali waħdu |
| Allokazzjoni tad-dħul | 3 input / 3 output | Itlaq ir-rotta u l-mappa tal-fergħat qabel l-assemblaġġ |
| Siġill mhux obbligatorju Ø8–11 mm | Fuq talba | Qabbel mal-kampjun attwali tal-kejbil jew tpinġija approvata |
| Siġill mhux obbligatorju Ø10–16 mm | Fuq talba | Qabbel mal-kampjun attwali tal-kejbil jew tpinġija approvata |
| Siġill mhux obbligatorju Ø18–20 mm | Fuq talba | Qabbel mal-kampjun attwali tal-kejbil jew tpinġija approvata |
Adapter intern u dettall tar-rotot tal-fibra-. Ikkonferma l-interface tat-tgħammir imwebbes u l-mappa tal-port-mgħobbija mill-fabbrika għal kull proġett.
| Element tal-Interface | Sors-Konfigurazzjoni tal-Paġni | X'Irid Ikkonferma x-Xerrej |
|---|---|---|
| Adapter estern imwebbes | Sa 16-il pożizzjoni OptiTap SC/APC | Familja ta 'konnettur imwebbes eżatta u assemblaġġ ta' qatra tat-tgħammir |
| Pollakk | SC/APC iddikjarat | Tissostitwixxix SC/UPC standard jew tassumi li adapter SC standard ta' ġewwa joqgħod mal-port imwebbes |
| Pre{0}}terminazzjoni | Appoġġjat bħala arranġament konnettorizzat fakultattiv | Kwantità tal-port mgħobbija, rotta interna tal-pigtail, tikketti u rekwiżiti tat-test tal-fabbrika |
| Prestazzjoni ottika | Mhux ippubblikat għal GL-G144 | Il-limiti ta' aċċettazzjoni, il-metodu tat-test u l-format tar-rapport għandhom jiġu inklużi fl-RFQ |
GL-Kaxxa tal-għeluq tal-splice tal-fibra G144 għal rotot FTTH u ODN ta' barra
Uża l-kompartiment fejn splicing ta'-għadd għoli, rotta tal-fergħat u interfaces ta' abbonat jew distribuzzjoni mwebbsa mhux obbligatorji għandhom jokkupaw l-istess nodu tal-kamp protett.
FTTH Distribuzzjoni tal-Aħħar-Mile bi Qtar Imwebbes
Għeluq ta' splice-biss iġġiegħel lill-ekwipaġġi jiftħu l-kompartiment kull meta titqabbad waqgħa ġdida pre-terminata, filwaqt li terminal mhux imqabbel jista' jħalli l-kapaċità tal-feeder u l-portijiet tal-waqgħa mhux allinjati. GL-G144 jgħaqqad sa 144 splices tal-fużjoni ma' daqs 16-il pożizzjoni ta' adapter OptiTap SC/APC imwebbes. Jista 'jpoġġi f'arblu, ħajt jew transizzjoni ta' toqba bejn il-kejbil tad-distribuzzjoni u l-assemblaġġi tal-qatra mwebbsa kompatibbli. Qabel ix-xiri, ikkonferma n-numru ta 'portijiet ħajjin, fibri żejda, familja ta' tgħammir imwebbes SC/APC, dijametri tal-kejbil, tikketti tal-port u jekk il-konsenja hijiex maħtuta, splice-lesta jew fabbrika -terminata minn qabel.
GPON jew XGS-PON Feeder-għal-Distribution Branching
It-trattament ta 'kull egħluq tal-fergħa bħala terminal splitter jista' joħloq baġit ottiku mhux korrett u jħawdu l-kapaċità ta 'splice mal-portijiet tal-abbonati. GL-G144 jipprovdi funzjonijiet ta' distribuzzjoni, bridging u fergħat b'sitt daħliet tal-kejbil u sa 144 splices tal-fużjoni, li jagħmilha adattata għal junctions ta' feeder-sa-distribuzzjoni f'sezzjonijiet ta' arbli, katusa jew tappieri ta' ODN passiv. Jaċċetta t-tubi maħlula-elenkati jew kejbils skeletri minn 3 sa 20 mm. Jekk splitter PLC huwa meħtieġ, speċifikah separatament: il-paġna tas-sors ma tagħti l-ebda proporzjon splitter, pakkett, telf jew data ta 'immuntar għal dan il-mudell.
Handholes Taħt l-Art u Rotot Diretti-Midfun OSP
Kompartiment magħżul biss mill-għadd tal-fibra jista 'jfalli fid-dħul tal-kejbil meta dijametri ta' għant differenti jaqsmu l-istess toqba tal-idejn. GL-G144 juża siġill tal-ġisem tal-gomma tas-silikonju, bokkli mekkaniċi u akkomodazzjoni PP+GF ip68-ratata, b'appoġġ tal-kejbil minn 3 sa 20 mm u siġilli fakultattivi għal tliet meded OD. Jista' jitqiegħed f'toqob jew rotot diretti-midfuna fejn tippermetti l-inġinerija lokali. L-akkwist għandu jikkonferma l-OD tal-kejbil imkejjel, l-allokazzjoni tal-port, il-kundizzjonijiet tal-ilma ta' taħt l-art, id-dħul ippjanat-u l-fond tat-test tal-IP u t-tul meħtieġ mill-proġett; IP68 mhix dikjarazzjoni ta 'immersjoni illimitata.
Arblu, Ħajt u Nodi ta' Distribuzzjoni OSP mill-Ajru
L-użu tal-kompartiment mingħajr il-parentesi korretti jew l-appoġġ tal-kejbil jista 'jħalli lit-tim tal-qasam li jimprovizza hardware tat-twaħħil u serħan tat-tensjoni. L-akkomodazzjoni GL-G144 ta' 340 × 180 × 140 mm tappoġġja t-tqegħid tal-arblu u l-ħajt, u l-paġna tas-sors telenka kits ta 'immuntar tal-ħajt u tal-ajru fuq talba. Sitt portijiet tal-kejbil jakkomodaw rotta tal-feeder, distribuzzjoni u fergħat, filwaqt li pożizzjonijiet SC/APC mwebbsa jistgħu jservu links pre-konnettorizzati kompatibbli. Qabel ir-rilaxx, ikkonferma l-kit tal-immuntar, id-dettall tal-arblu jew tal-messaġġier, ir-rotta tal-kejbil, l-orjentazzjoni tal-port, il-metodu tal-iffissar tal-membri tas-saħħa-u r-rekwiżiti tat-tagħbija ambjentali; dawk il-valuri tat-tagħbija mekkanika mhumiex ippubblikati għal GL-G144.
Speċifika n-nodu tal-qasam, mhux biss "għeluq wieħed ta' 144 fibra"
Sekwenza tal-għażla
- Iddefinixxi r-rwol tan-netwerk: splice alimentatriċi, fergħa tad-distribuzzjoni jew aċċess għall-qatra mwebbsa.
- Ikkalkula splices tal-fużjoni tax-xogħol u riżervati mingħajr ma jittratta l-għadd tal-adapter bħala kapaċità tal-fibra.
- Ippjana s-sitt entrati tal-cable kollha u ipprovdi l-kostruzzjoni u l-OD imkejjel ta' kull cable.
- Ikkonferma jekk outputs imwebbsa humiex meħtieġa u identifika l-familja eżatta tal-konnettur tat-tgħammir.
- Agħżel arblu, ħajt, ajru, kanal, toqba jew installazzjoni diretta-midfuna u speċifika l-kit meħtieġ.
- Irrilaxxa tqassim tat-trej approvat, mappa tal-port, skeda tat-tikketta u BOM tal-ippakkjar qabel il-produzzjoni tal-lott.
Kontrolli tas-sit u ta' l-aċċettazzjoni
- Ivverifika s-siġilli tal-kejbil kontra l-OD attwali tal-kejbil qabel ma tagħlaq il-kaxxa.
- Żomm ir-raġġ tal-liwja tal-fibra speċifikat tal-proġett-; Id-dejta tas-sors GL-G144 ma tippubblikax minimu numeriku.
- Naddaf u spezzjona kull wiċċ tat-tarf SC/APC qabel ma tgħammir port konnettorizzat.
- Irreġistra l-allokazzjoni ta' splice, l-ID tal-port tal-adapter u r-rotta tal-kejbil għal dħul mill-ġdid aktar tard.
- Aqbel kundizzjonijiet ta 'aċċettazzjoni IP, ottiċi u mekkaniċi qabel il-ġarr u l-ikkummissjonar fuq il-post.
Konfigurazzjoni tal-ordnijiet għal kompartiment personalizzat GL-G144
Ibgħat biżżejjed informazzjoni biex tiddistingwi kaxxa vojta, għeluq ta' splice-lest u kaxxa magħluqa ta' splice tal-fibra mgħabbija minn qabel-konnettorizzata.
| Oġġett RFQ | Firxa jew Għażla ikkonfermata | Informazzjoni għall-Provvista |
|---|---|---|
| Mudell | GL-G144 | Kwantità tal-ordni u proġett fil-mira |
| Kapaċità ta 'splice | Sa 144 | Fibri ta 'ħidma, fibri ta' riżerva, għadd ta 'trejs u mappa ta' splice |
| Portijiet imwebbsa | Sa 16-il pożizzjoni OptiTap SC/APC | Il-kwantità mgħobbija, il-familja eżatta tat-tgħammir, il-mappa tal-port u l-ħtieġa ta' għatu tat-trab- |
| Dħul tal-kejbil | 6 totali, 3 ġewwa / 3 barra | Assenjazzjoni tad-dħul, kostruzzjoni tal-kejbil u OD imkejjel |
| Għażla tas-siġill tal-gomma | Ø8–11, Ø10–16 jew Ø18–20 mm | Siġill meħtieġ għal kull dħul okkupat |
| Immuntar | Arblu, ħajt, pajp/katusa, tappiera, dfin dirett; kit tal-ajru jew tal-ħajt fuq talba | Metodu tas-sit, bracket jew rekwiżit ta 'messaġġier u tpinġija ta' installazzjoni |
| Tagħbija tal-fabbrika | Konfigurazzjoni konnettorizzata disponibbli | Dettalji tal-assemblaġġ tal-pigtail jew tal-kejbil, rotta interna u aċċettazzjoni tat-test |
| Preżentazzjoni OEM | Għażla ta' proġett appoġġjata mill-kumpanija- | Logo, tikketti, lingwa, barcode, marki tal-kartun u xogħol artistiku tal-ippakkjar |
| Dokumentazzjoni | Jiddependi fuq il-konfigurazzjoni tal-ordni | Tpinġija, datasheet, rapport tat-test applikabbli, ritratti tal-ippakkjar u skeda tat-tikketta |
| Oġġett | Deskrizzjoni | Kwantità Elenkata | Status tal-Ordni |
|---|---|---|---|
| 1 | Korp tal-kaxxa | 1 sett | Aċċessorju elenkat |
| 2 | Ċirku tas-siġillar tal-ġisem | 1 sett | Aċċessorju elenkat |
| 3 | Trej splice | 4 pcs fl-iskeda aċċessorja | Tirrikonċilja ma 'BOM ta' trej ta' 144 splice meħtieġa |
| 4 | Kit ta' mmuntar-ħajt | 1 sett | Fuq talba |
| 5 | Kit ta' muntaġġ mill-ajru | 1 sett | Fuq talba |
| 6 | Tessut tat-tindif tal-kejbil | 1 borża | Aċċessorju elenkat |
| 7 | Griż tas-silikonju | 1 borża | Aċċessorju elenkat |
| 8 | Splice kmiem | 144 biċċa | Aċċessorju elenkat |
| 9 | Tejp ta 'insulazzjoni | 1 roll | Aċċessorju elenkat |
| 10 | Tubu protettiv EVA | 1 m | Aċċessorju elenkat |
| 11 | Ingravata tan-najlon | 20 biċċa | Aċċessorju elenkat |
| 12 | Manwal tal-installazzjoni | 1 sett | Aċċessorju elenkat |
| 13 | Tejp tas-siġillar mhux vulkanizzat | 1 pc | Aċċessorju elenkat |
| 14 | Aġent tat-tnixxif | 1 borża | Aċċessorju elenkat |
Għaliex Glory Optical għall-provvista tal-proġett GL-G144
Glory Optical Communication hija manifattur tal-infrastruttura tal-fibra ottika passiva bbażata f'Ningbo-imwaqqfa fl-2008. Il-paġna attwali tal-kumpanija tagħha tiddeskrivi aktar minn 300 prodott ottiku passiv u provvista lil aktar minn 50 pajjiż, li tkopri kaxxi tal-fibra, għeluq ta 'splice, splitters PLC, kejbils FTTH, adapters, patch cords/MPO assemblies.
Manifattura u assemblaġġ ta' kompartimenti
Il-paġna tal-kumpanija tiddeskrivi l-moffa u l-kapaċità CNC għall-ġeometrija tal-kompartiment, il-pożizzjoni tal-gasket, il-qtugħ tal-kejbil-daħla u d-dettalji strutturali. L-appoġġ tal-assemblaġġ ikopri kaxxi tal-fibra, trejs tal-isplice, adapters, pigtails u partijiet tal-ġestjoni tal-kejbil-kontra tpinġija konfermata u mappa tal-port-direttament rilevanti għall-akkomodazzjoni GL-G144 u l-konfigurazzjoni tal-konnettur mgħobbi.
Reviżjoni tal-ispeċifikazzjoni qabel il-kwotazzjoni
Ir-reviżjoni teknika tista' tkopri l-għadd tal-fibra, it-tip ta' adapter, il-kapaċità tat-trej ta' splice-, id-dijametru tal-kejbil, id-dħul tal-kejbil, il-metodu tal-immuntar, ir-rekwiżit tal-IP, it-tikketti u l-mapep tal-port. Għal GL-G144, dik ir-reviżjoni għandha ssolvi wkoll id-diskrepanza tat-trej-BOM u tidentifika jekk l-ordni hijiex splice-biss jew tinkludix portijiet SC/APC mwebbsa.
Appoġġ għall-ittestjar tal-prodott konnettorizzat
Glory Optical tiddikjara li l-prodotti konnettorizzati u l-assemblaġġi tal-kejbils jistgħu jiġu ċċekkjati għal telf ta 'inserzjoni, telf ta' ritorn u kondizzjoni tat-tarf tal-konnettur-fejn applikabbli. Minħabba li GL-G144 ma jippubblikax limiti ottiċi numeriċi, ix-xerrej għandu jqiegħed il-limiti meħtieġa, il-livell tal-kampjunar u l-format tar-rapport fl-ispeċifikazzjoni tal-ordni approvata.
Rilaxx tal-OEM u kontroll tal-ordni-repeti
L-appoġġ OEM/ODM jista 'jinkludi struttura tad-djar, tqassim tal-port, dħul tal-kejbil, kulur, logo, tikketti, ippakkjar, konfigurazzjoni tal-adapter u splice-tqassim tat-trej. Il-fluss tax-xogħol tal-proġett iddikjarat ikopri tpinġija jew reviżjoni tar-ritratti, konferma tal-ispeċifikazzjoni, ippjanar tal-kampjuni, ittestjar, ippakkjar u provvista tal-lott, bl-ambitu finali marbut mal-ordni approvata.
Ikkonfigura l-kaxxa tal-għeluq tal-splice tal-fibra GL-G144 għar-rotta tiegħek
Ibgħat l-għadd ta 'splice meħtieġ, kostruzzjoni tal-kejbil u OD, sitt-mappa tad-dħul tal-port, kwantità tal-port SC/APC imwebbes, metodu ta' immuntar, tqassim tat-trej, tikketti, rekwiżiti tal-ittestjar u kwantità tal-ordni. Glory Optical tista 'mbagħad tirrevedi l-BOM tal-kompartiment qabel il-kwotazzjoni u l-konferma tal-kampjun.
It-tags Popolari: għeluq ta 'splice għall-kejbil tal-fibra ottika, għeluq ta' splice taċ-Ċina għall-manifatturi tal-kejbil tal-fibra ottika, fornituri, fabbrika
