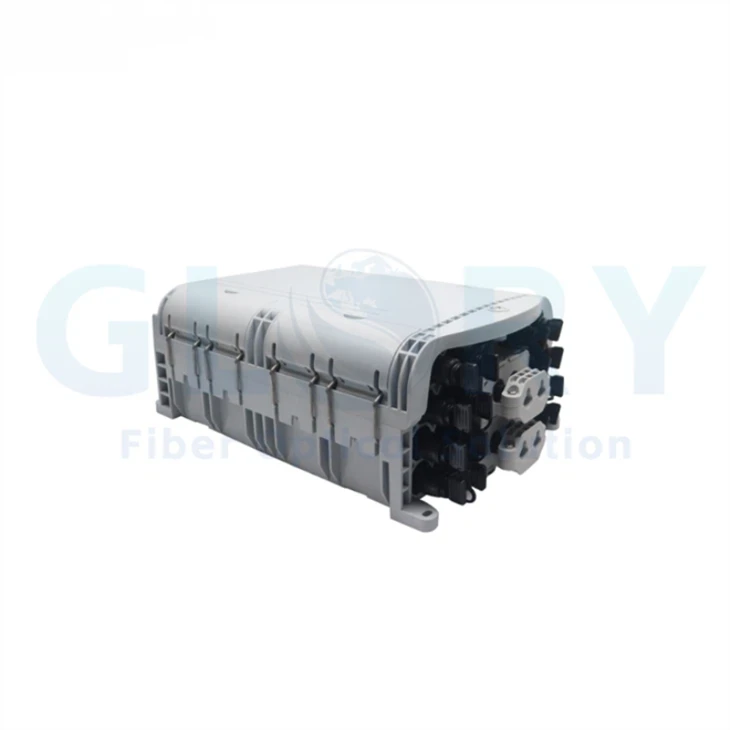

Kaxxa tad-distribuzzjoni tal-kejbil tal-fibra ottika tal-qalba ta '16

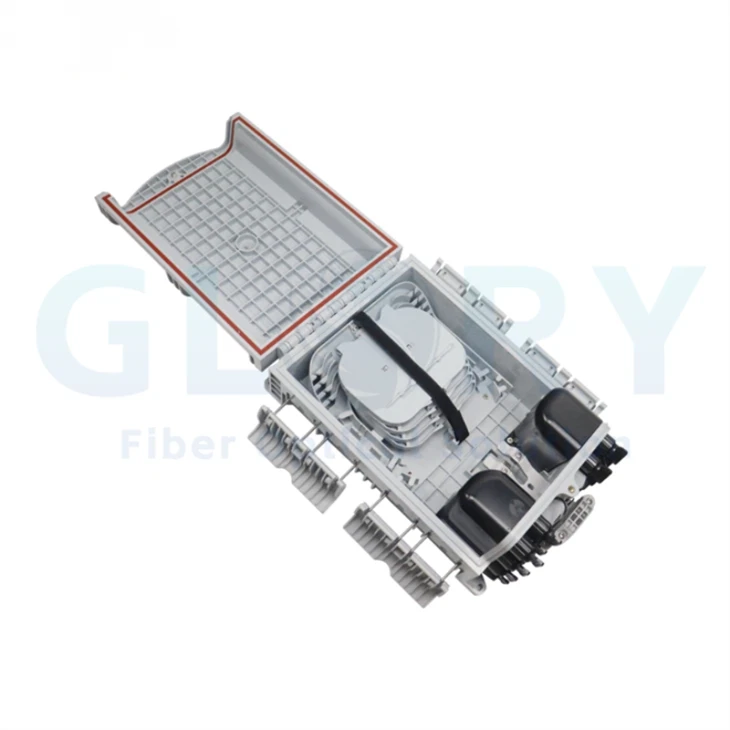

A1: Kaxxa tad-distribuzzjoni tal-kejbil tal-fibra ottika b'16-il qalba (imsejħa wkoll kaxxa tad-distribuzzjoni tal-fibra, FDB, jew ODB) hija kompartiment ta 'barra li jservi bħala l-punt ta' junction bejn il-kejbil tal-fibra tad-distribuzzjoni (feeder) u l-kejbils tal-qatra individwali li jimxu lejn il-bini tal-abbonat. Ġewwa l-kaxxa, splitter PLC jaqsam sinjal wieħed tal-fibra alimentatriċi f'sa 16-il output. Kull output jgħaqqad ma' drop cable li jaħdem ma' ONT/ONU ta' abbonat wieħed. Il-GL-ODB-16S juża t-teknoloġija FastConnect: 16-il port tal-adapter SC huma fabbrika-pre-konfigurati bil-pigtails splitter, għalhekk il-kejbils tal-waqgħa tal-abbonati jikkonnettjaw billi jwaħħal - l-ebda splicing tal-fibra fuq il-post ma huwa meħtieġ fil-livell tal-port tal-abbonat. L-egħluq jipprovdi siġillar ambjentali IP65 biex jipproteġi s-splitter, splices, u adapters minn espożizzjoni fuq barra matul il-ħajja tas-servizz tal-iskjerament.

A2: Iż-żewġ konfigurazzjonijiet iservu 16-il port tal-kejbil tal-abbonat mill-GL-ODB-16S. Id-differenza hija fl-arkitettura tal-kejbil alimentatriċi: Konfigurazzjoni 1:16 tuża modulu splitter PLC wieħed li jieħu fibra alimentatriċi waħda u taqsamha f'16-il output. Port OLT PON wieħed iservi s-16-il abbonat. Din hija l-konfigurazzjoni standard għall-biċċa l-kbira tal-iskjeramenti GPON FTTH. Konfigurazzjoni 2 × 1:8 tuża żewġ moduli splitter PLC separati 1:8, kull wieħed jieħu fibra alimentatriċi waħda u jipproduċi 8 outputs. Żewġ portijiet OLT PON (jew żewġ fibri alimentatriċi) huma meħtieġa. Kull feeder jaqdi b'mod indipendenti t-8 abbonati tiegħu stess. Din il-konfigurazzjoni tintuża f'netwerks li jeħtieġu diversità tal-mogħdijiet - pereżempju, jekk żewġ kejbils alimentaturi jimxu minn OLTs differenti għal redundancy, jew fejn il-par tal-kejbils alimentatriċi kien allokat fid-disinn tan-netwerk. Il-GL-ODB{-16S jappoġġja l-iskambji tal-kamp bejn dawn il-konfigurazzjonijiet billi jissostitwixxi l-modulu splitter fl-islott tat-trej, mingħajr ma jerġa' jgħaqqad xi waħda mis-16-il konnessjoni tal-ħruġ.

A3: IP65 jipprovdi protezzjoni sħiħa kontra t-trab-u reżistenza għall-ilma-ġett minn kwalunkwe direzzjoni - il-livell ta' protezzjoni meħtieġ għal installazzjonijiet ta' barra fuq-l-art inklużi pożizzjonijiet ta' arblu tal-ajru, muntaġġ tal-ħajt-, u kejbil tal-messaġġier fejn l-egħluq ikun espost għax-xita, kondensazzjoni, u riħ li jsuq{{7}. IP65 hija l-ispeċifikazzjoni korretta u suffiċjenti għall-maġġoranza tal-iskjeramenti ta 'punti ta' distribuzzjoni FTTH fuq barra. IP68 (rata ta' immersjoni kontinwa) hija meħtieġa għal installazzjonijiet diretti-dfin, applikazzjonijiet ta' tappieri mgħarrqa, u skjeramenti f'postijiet kostali jew max-xmajjar fejn iseħħ immersjoni perjodika. Il-mudell standard GL-ODB-16S huwa IP65. Jekk l-iskjerament tiegħek jinkludi tappieri taħt il--grad, postijiet ta' riskju ta' tgħaddis-, jew rekwiżiti ta' dfin dirett, ikkuntattja lit-tim tekniku tagħna għad-disponibbiltà u l-ispeċifikazzjonijiet tal-varjanti IP68.

A4: Iva. Il-mekkaniżmu tas-siġillar GL-ODB{-16S juża tejp tas-silikonju vulkanizzat flimkien mal-istruttura tal-illokkjar tal-hasp. Is-silikonju vulkanizzat għandu rkupru ta 'kompressjoni għolja - meta l-għatu jerġa'-magħluq u l-hasp re-imqabbad wara l-manutenzjoni, is-siġill jerġa-tistabbilixxi għall-istandard IP65 mingħajr partijiet ta 'sostituzzjoni. Dan huwa l-vantaġġ ewlieni tad-disinn fuq is-sħana-kompartimenti ssiġillati li jiċkienu, li jitilfu l-klassifikazzjoni tal-IP tagħhom b'mod permanenti fl-ewwel ftuħ u jeħtieġu materjal siġillant ġdid biex jirrestawraw il-protezzjoni. Il-GL-ODB-16S jista 'jiddaħħal mill-ġdid għal titjib tal-modulu splitter, iżolament tal-ħsarat, bidliet fil-port tal-kejbil tal-waqgħa, u aġġustamenti tar-rotot tal-fibra matul il-ħajja sħiħa tas-servizz fil-beraħ tal-iskjerament mingħajr ma tiġi degradata l-protezzjoni ambjentali jew kits ta' sostituzzjoni tas-siġilli tal-ħażna.

A5: Il-GL-ODB-16S jaċċetta kejbils sa dijametru ta' barra ta' 20mm fit-tliet portijiet tad-dħul tal-kejbil (żewġ portijiet tal-kejbil mhux maqtugħin u port tal-kejbil fergħa waħda). Dan ikopri l-firxa sħiħa ta’ tipi ta’ kejbil alimentatriċi FTTH standard: kejbils ta’ mikro-tubi minn 4F sa 12F (tipikament 8–12mm OD), kejbils ta’ distribuzzjoni ta’ tubi 24F sfużi- (tipikament 12–16mm OD), u kejbils tas-sinsla standard 48F (tipikament 16–20mm OD). Is-siġilli tad-dħul tal-kejbil jużaw kompressjoni tal-gomma modulata - is-siġill jikkompressa għad-dijametru tal-kejbil fuq l-installazzjoni mingħajr ma jeħtieġ daħħal tal-glandola speċifika għal kull dijametru. Strutturi tal-kejbil kompatibbli jinkludu kmiem maħlul, skeletru, u kejbils ottiċi żigarella. Għas-16-il port tal-ħruġ tal-kejbil tal-qatra, it-tipi ta 'kejbil tal-qatra kompatibbli jinkludu kejbil standard ċatt (farfett) ta' 2.0 × 3.0mm u kejbil tond ta '3.0mm b'terminazzjoni FastConnect SC/APC jew SC/UPC.

A6: It-teknoloġija FastConnect telimina-fibre splicing fuq il-post fil-punti tal-konnessjoni tal-kejbil tal-waqgħa tal-abbonati. F'kaxxi tad-distribuzzjoni tal-fibra tradizzjonali, l-attivazzjoni ta 'kull port tal-abbonat teħtieġ splicing tal-fużjoni tal-kamp - tqaxxir tal-kejbil tal-qatra, qsim tal-fibra, tħaddim tal-splicer tal-fużjoni, tagħbija tas-splice fi trej, u rotta ta' fibra żejda: madwar 20-30 minuta għal kull port tal-abbonat. Bil-GL-ODB-16S, l-attivazzjoni tal-abbonat teħtieġ biss li twaħħal kejbil tal-waqgħa FastConnect pre-terminat fil-port tal-adapter SC: madwar 2 minuti għal kull abbonat. Għal 16 -port GL-ODB-16S kompletament-mgħobbi, il-paragun huwa ta' madwar 320 minuta (5+ siegħa) ta' splicing kontra 32 minuta ta' konnessjoni plug-in - tnaqqis ta' 80% fil-livell ta' distribuzzjoni tax-xogħol. Madwar tnedija FTTH ta '1,000 abbonat b'madwar 63 kaxxa ta' distribuzzjoni, l-iffrankar tax-xogħol ta 'FastConnect jammontaw għal madwar 430 siegħa ta' ħin ta 'tekniku ta' splice tas-sengħa.

A7: Il-GL-ODB{-16S jappoġġja erba' metodi standard ta' installazzjoni ta' kaxxa tad-distribuzzjoni ta' barra: immuntar mal-ħajt (parentesi ta' wara b'punti ta' twaħħil standard għal ħitan ta 'barra tal-bini, ħitan tal-kamra tal-utilità, u ħitan tal-kamra tat-tagħmir), immuntar tal-arbli (pożizzjonijiet ta' twaħħil tal-morsa tal-pajp għal arbli b'dijametru ta' 60–120 mm), immuntar tal-kejbils tal-ajru fil-messaġġier tal-kejbil rotot), u installazzjoni ta 'tappiera/toqba ta' l-idejn (orjentazzjoni-disinn issiġillat agnostiku - il-kaxxa tista 'titqiegħed orizzontalment jew fi kwalunkwe angolu f'installazzjoni ta' toqba ta 'l-idejn). Il-kits tal-immuntar tal-ħajt u tal-arbli huma disponibbli bħala aċċessorji mhux obbligatorji pprovduti mill-fabbrika-- jekk jogħġbok speċifika l-kit tal-immuntar meħtieġ meta tordna. Il-footprint ta '332 × 268 × 111mm u l-piż mgħobbi ta' 1.6–2kg jappoġġjaw l-installazzjoni ta 'tekniku wieħed fl-erba' konfigurazzjonijiet kollha.

A8: Iva. Iż-żewġ portijiet tal-kejbil mhux maqtugħa jippermettu li l-kejbil alimentatriċi jgħaddi mill-GL-ODB{-16S mingħajr ma jinqatgħu, b'fibri magħżula mdaħħla fil-cassette splice għall-konnessjoni mal-isplitter f'dan in-nodu tad-distribuzzjoni. Il-fibri li jifdal fil-kejbil alimentatriċi jkomplu downstream kaxxi tad-distribuzzjoni fil-kaskata. Din hija t-topoloġija standard għal rotot ta' distribuzzjoni FTTH lineari tul linja ta' arblu jew faċċata tal-bini - kejbil wieħed alimentatriċi b'ħafna -fibra jipprovdi fibra għal kaxxi ta' distribuzzjoni multipli, b'sottogruppi ta' fibra differenti servuti f'kull kaxxa. Il-cassette splice fil-GL-ODB-16S jakkomoda l-splice bejn il-fibra alimentatriċi u l-input tas-splitter, filwaqt li l-fibri li jifdal tal-kejbil mhux maqtugħ huma assigurati u mgħoddija mill-cassette għat-tieni port tal-ħruġ tal-kejbil mingħajr il-ħtieġa li jiġu mqaxxra jew imqabbda f'dan in-node.

A9: MOQ standard għall-GL-ODB-16S huwa 10 unitajiet. Kampjuni b'xejn (1–2 unitajiet) huma disponibbli għall-evalwazzjoni teknika, l-ittestjar tal-kwalifika tan-netwerk, u t-taħriġ tal-installatur qabel l-impenn tal-ordni bl-ingrossa - l-ebda xiri minimu meħtieġ. Il-konfigurazzjonijiet standard jintbagħtu fi żmien 15-il jum tax-xogħol. Ordnijiet OEM/ODM - marka personalizzata, kuluri tad-djar, modifiki tat-tip tal-adapter, titjib tal-IP68, konfigurazzjonijiet ta' splitter mhux-standard - huma aċċettati b'25–30 jum ta' negozju mill-konferma tal-ispeċifikazzjoni. Saffi tal-prezzijiet tal-volum disponibbli minn 50 unità. Folji ta 'speċifikazzjoni sħaħ, rapporti tat-test IP65, u dikjarazzjonijiet RoHS provduti fuq talba. Ikkuntattja sales@gloryoptic.com bir-rekwiżiti tal-proġett tiegħek, l-istima annwali tal-volum, u l-post tal-kunsinna għal informazzjoni kompleta dwar il-prezzijiet u l-loġistika.

A10: Dawn it-termini jiddeskrivu l-istess kategorija ta' prodott b'differenzi ta' ismijiet reġjonali u speċifiċi tal-bejjiegħ-: FDB (Fiber Distribution Box) - it-terminu internazzjonali ġenerali għal egħluq ta' barra fil-feeder-biex-drop cable junction, tipikament jintegra splitter PLC. Il-GL-ODB-16S huwa FDB. ODB (Kaxxa ta' Distribuzzjoni Ottika) - l-istess bħal FDB; ODB jintuża minn xi manifatturi Ażjatiċi u ISPs. GL-ODB-16S juża din in-notazzjoni. CTO (Caixa Terminal Óptica) - it-terminu Brażiljan/Amerika Latina għall-istess tip ta' prodott, partikolarment għal verżjonijiet pre-konnettorizzati b'adapters Mini-SC mwebbsa. XAĦAM (Fiber Access Terminal) - użat f'xi swieq biex jiddeskrivi l-istess funzjoni tal-kaxxa tad-distribuzzjoni, partikolarment fl-iskjeramenti Quick ODN. L-erba' termini kollha jiddeskrivu kompartimenti tal-fibra fuq barra fit-transizzjoni tal-feeder-to-drop bi splitters integrati, li jaqdu essenzjalment l-istess funzjoni tan-netwerk. Il-GL-ODB-16S jikkwalifika taħt l-erba 'konvenzjonijiet ta' ismijiet u huwa kompletament kompatibbli mal-arkitetturi tan-netwerk GPON/FTTH internazzjonali li jużaw kwalunkwe minn dawn il-konvenzjonijiet tat-terminoloġija.
