Din il-gwida tkopri s-saff tal-infrastruttura ottika passiva tan-netwerks FTTH - mill-konformità tal-istandards u l-għażla tal-komponenti għall-ibbaġitjar tat-telf ottiku, l-evidenza tat-test tal-fabbrika, u l-prattika tal-installazzjoni. Huwa miktub għall-inġiniera tat-telekomunikazzjoni, maniġers tal-proġett ISP, u timijiet ta 'akkwist li jieħdu deċiżjonijiet ta' komponenti għal skjeramenti GPON, titjib XGS-PON, u rollouts greenfield FTTH. Fejn rilevanti, jirreferi dokumentazzjoni teknika pubblika minn Corning, CommScope, HUBER+SUHNER, u korpi tal-istandards tal-ITU-T.
§1 - Standards u Qafas ta' Ċertifikazzjoni
Komponenti ottiċi passivi għal FTTH u FTTx għandhom jikkonformaw ma' ġerarkija f'saffi ta' standards ITU-T, IEC, u reġjonali. It-tabella hawn taħt tirrifletti l-qafas ta 'ċertifikazzjoni applikat fil-faċilità ta' manifattura ta 'Ningbo ta' Glory Optical. Fejn standard ikollu test pubbliku dirett, is-sors huwa marbut.
Punt wieħed ta' min jinnota dwar l-għażla tal-fibra: ITU-T G.652.D u G.657.A2 spiss jiġu diskussi bħala alternattivi, iżda fil-prattika jindirizzaw segmenti differenti tal-istess netwerk. Nota ta' applikazzjoni ta' Corning fuqliwja-għażla ta' fibra insensittiva għal FTTHjipprovdi referenza utli għall-fehim fejn il-gradi G.657 iżidu valur reali kontra fejn il-kejbil alimentatriċi standard G.652.D huwa xieraq. It-tweġiba fil-qosor: G.657.A2 jew B3 hija ġġustifikata fl-MDU l-aħħar-waqgħa u fil--rotot tal-bini; feeder u s-segmenti tad-distribuzzjoni huma ġeneralment multa ma 'G.652.D.
| Standard / Ċert | Ambitu | Applikat għal | Referenza | Status |
|---|---|---|---|---|
| ITU-T G.652.D | Attenwazzjoni SMF standard singlemode - Inqas minn jew ugwali għal 0.2 dB/km @ 1550 nm | Kejbils tal-għalf, patch cords, pigtails | itu.int/rec/T-REC-G.652 | KONFORMI |
| ITU-T G.657.A1/A2 | Liwja-SMF insensittiva - min raġġ tal-liwja 10 mm (A1) / 7.5 mm (A2) | Kejbils tal-waqgħa fuq ġewwa, pigtails tal-ħitan tal-ħitan- | itu.int/rec/T-REC-G.657 | KONFORMI |
| ITU-T G.657.B3 | Ultra-liwja-insensittiva - 5 mm min raġġ tal-liwja | Riser MDU, rotta ta' ġewwa ta' spazju strett- | itu.int/rec/T-REC-G.657 | KONFORMI |
| ITU-T G.984.x (GPON) | Baġits ta' telf Gigabit PON - ODN Klassi B+ (28 dB) u C+ (32 dB) | Splitters ODN, kompartimenti, frejms | itu.int/rec/T-REC-G.984.1 | VALIDAT |
| ITU-T G.9807.1 (XGS{-PON) | 10G Simetriku PON - N1/N2/E1/E2 klassijiet ODN, rata tal-linja 9.95328 Gbps | XGS-PON prodotti ODN kompatibbli | itu.int/rec/T-REC-G.9807.1 | VALIDAT |
| Serje IEC 61754 | Interfaces tal-konnetturi tal-fibra ottika - fatturi tal-forma SC, LC, FC, MPO | It-tipi kollha ta 'konnettur manifatturati | iec.ch | ĊERTIFIKAT |
| IEC 60794-1/2/3 | Kejbil tal-fibra ottika - metodoloġija tal-ittestjar mekkaniku u ambjentali | Il-prodotti kollha tal-kejbil | iec.ch | ĊERTIFIKAT |
| Telcordia GR-326-CORE | Rekwiżiti ġeneriċi għal konnetturi ottiċi singlemode u assemblaġġi tal-jumpers | Konnetturi SC/APC, SC/UPC, LC/UPC | Portal tal-Istandards Ericsson | ĊERTIFIKAT |
| Telcordia GR-771-CORE | Rekwiżiti ġeneriċi għall-għeluq tal-fibre optic splice | Għeluq tal-koppla, orizzontali, u inline splice | Ericsson / Telcordia Standards Archive | ĊERTIFIKAT |
| IEC 60529 IP68 | It-trab-immersjoni u fl-ilma (Ikbar minn jew ugwali għal 1 m / 30 min minimu) | Il-kompartimenti kollha ta 'barra u l-għeluq ta' splice | iec.ch | ĊERTIFIKAT |
| TIA-568.3-D | Komponenti tal-kejbils tal-fibra ottika standard - kejbils strutturati | Assemblaġġi MPO/MTP taċ-ċentru tad-dejta, patch panels | Standards TIA | KONFORMI |
| ISO 9001:2015 | Sistema ta 'Ġestjoni tal-Kwalità | Operazzjoni sħiħa tal-manifattura | iso.org | ĊERTIFIKAT |
| CE / RoHS | Konformità ta' l-UE u restrizzjonijiet ta' sustanzi perikolużi | Il-prodotti kollha għas-swieq tal-UE | Kummissjoni tal-UE | ĊERTIFIKAT |
| ITU-T G.9804.3 (50G-PON) | Infrastruttura ODN kompatibbli tal--ġenerazzjoni li jmiss 50G simmetrika PON - 'il quddiem- | Saff passiv ODN huwa agnostiku tal-ġenerazzjoni- | itu.int/rec/T-REC-G.9804.3 | INFRASTRUTTURA KOMPATIBBLI |
Is-serje IEC 61754 tiddefinixxi d-dimensjonijiet tal-interface fiżika u t-tolleranzi għat-tipi ta 'konnetturi tal-fibra ottika. Għal applikazzjonijiet FTTH, IEC 61754-4 (SC) u IEC 61754-20 (LC) huma l-partijiet rilevanti. HUBER+SUHNER jippubblika utlireferenza tal-għażla tal-konnetturli jimmappa tipi ta' konnettur għal ambjenti ta' applikazzjoni - partikolarment rilevanti għal deċiżjonijiet SC/APC vs SC/UPC fil-portijiet PON.
§2 - Arkitettura u Topoloġija tan-Netwerk ODN
In-Netwerk tad-Distribuzzjoni Ottika jifrex mill-Terminal tal-Linja Ottika (OLT)fl-uffiċċju ċentrali lil kull abbonatTerminal tan-Netwerk Ottiku (ONT). Huwa kompletament passiv - l-ebda elettronika attiva, l-ebda provvista ta 'enerġija fil-qasam. Dan huwa dak li jagħti lil ODN iddisinjat kif suppost il-ħajja ta' servizz ta' diversi -deċennji u l-kompatibilità tiegħu mal-ġenerazzjonijiet PON.
L-istandards ITU-T G.984 u G.9807.1 jiddefinixxu l-klassijiet tal-baġit tat-telf li jillimitaw id-disinn ODN, iżda jħallu deċiżjonijiet tal-arkitettura - proporzjonijiet maqsuma, tulijiet tas-segmenti, topoloġija alimentatriċi - lill-operatur. CommScope'sRiżorsi tal-ippjanar tal-infrastruttura tal-FTTHu TR-247 tal-Forum tal-Broadband huma referenzi utli għall-loġika tal-għażla tat-topoloġija, partikolarment għall-operaturi li jiżnu strateġiji ta 'qsim ċentralizzati versus distribwiti.
Mudelli ta' Arkitettura ta' Proporzjon maqsum
| Mudell | Qasam tal-1 Stadju | Qasam tat-2 Stadju | Proporzjon Totali | Każ ta' Użu Tipiku | Telf Max ODN (GPON B+) |
|---|---|---|---|---|---|
| Stadju-Uniku Ċentralizzat | 1×32 jew 1×64 f'FDT | Xejn | 1:32–1:64 | MDU urban dens, kampus | 18.5–21.5 dB |
| Żewġ-Stadji Mqassma | 1×4 jew 1×8 f'FDH | 1×8 jew 1×16 fil-NAP | 1:32–1:128 | Greenfield suburbani FTTH | 20–23.5 dB |
| Kaskata (Tliet-Stadji) | 1×2 fil-headend | 1 × 4 fin-node, 1 × 8 fil-qatra | 1:64 | PON rurali / -long | 24–28 dB (Klassi C+ meħtieġa) |
| XGS-PON N2 Klassi | 1×8 f'FDH | 1×16 fil-FAT | 1:128 max | Tnedija ta 'aċċess simetriku 10G | Tieqa tal-baġit ta' 16–31 dB |
Referenza tal-Baġit ta' Telf Ottiku - GPON Klassi B+ (28 dB), 1:32 Split, 10 km
| Komponent Telf | Speċifikazzjoni | Valur Tipiku |
|---|---|---|
| Attenwazzjoni tal-fibra (10 km @ 1310 nm) | G.652.D Inqas minn jew ugwali għal 0.4 dB/km | 4.0 dB |
| Splitter PLC 1×32 (IL) | ITU-T G.671 | 15.8 dB |
| Konnetturi (4 pari × 0.35 dB max) | IEC 61754 / GR-326 | 1.4 dB |
| Telf ta' splice (8 splices ta' fużjoni × 0.1 dB) | IEC 61300-3-33 | 0.8 dB |
| Tixjiħ u marġini tad-disinn | Politika tal-operatur | 1.5 dB |
| Telf Stima totali | 23.5 dB- fi ħdan baġit ta' 28 dB |
XGS-PON (G.9807.1) jeżisti flimkien ma' GPON fuq l-istess ODN billi juża wavelengths differenti downstream: GPON f'1490 nm, XGS-PON f'1577 nm. Dan il-pjan tal-wavelength - speċifikat fit-Tabella G.9807.1 3 - ifisser l-ebda bidla fil-filtru WDM mhi meħtieġa fil-livell tal-isplitter. L-infrastruttura passiva ODN terġa' tintuża fl-intier tagħha. Il-Forum tal-BroadbandTR-247 (XGS-PON Koeżistenza)jipprovdi r-rekwiżiti sħaħ ta' iżolament arkitettoniku u ta' wavelength għal skjeramenti mħallta.
Għażla tal-Komponent minn Segment ODN
§3 - Data tat-Test tal-Fabbrika u Evidenza tal-Prestazzjoni
Glory Optical iżżomm laboratorju intern tat-test tal-prestazzjoni ottika-fil-faċilità tagħha ta' Ningbo. Il-prodotti kollha jgħaddu minn testijiet ottiċi 100% qabel il-ġarr. Id-dejta t'hawn taħt hija meħuda minn lottijiet ta' produzzjoni f'rapporti tat-test fil-livell Q{4 2024 u Q1 2025. Lott-f'format PDF huma disponibbli għall-imsieħba OEM u l-programmi ta' kwalifika tal-operaturi tat-telekomunikazzjoni fuq talba.
Għal kuntest dwar kif jidher telf ta 'inserzjoni "tajjeb" madwar l-industrija: Corning'sspeċifikazzjonijiet tal-komponenti ottiċi passiviu HUBER+SUHNER'sdatasheets tal-konnettur tal-fibra waħda-iservu bħala punti ta' referenza utli għal telf ta' inserzjoni, telf ta' ritorn, u rekwiżiti ta' durabilità tat-tgħammir.
PLC Splitter Inserzjoni Telf - Dejta tal-Lott tal-Produzzjoni
| Proporzjon Split | Tul tal-mewġ | IL tipiku (dB) | Max IL Speċ (dB) | Uniformità (dB) | Telf tar-Ritorn (dB) | Riżultat |
|---|---|---|---|---|---|---|
| 1×2 | 1310 / 1490 / 1550 nm | 3.5 | 3.8 | Inqas minn jew ugwali għal 0.3 | Iktar minn jew ugwali għal 55 | PASSA |
| 1×4 | 1310 / 1490 / 1550 nm | 6.8 | 7.0 | Inqas minn jew ugwali għal 0.5 | Iktar minn jew ugwali għal 55 | PASSA |
| 1×8 | 1310 / 1490 / 1550 nm | 10.0 | 10.5 | Inqas minn jew ugwali għal 0.6 | Iktar minn jew ugwali għal 55 | PASSA |
| 1×16 | 1310 / 1490 / 1550 nm | 13.1 | 13.5 | Inqas minn jew ugwali għal 0.8 | Iktar minn jew ugwali għal 55 | PASSA |
| 1×32 | 1310 / 1490 / 1550 nm | 15.8 | 16.5 | Inqas minn jew ugwali għal 1.0 | Iktar minn jew ugwali għal 55 | PASSA |
| 1×64 | 1310 / 1490 / 1550 nm | 19.0 | 20.0 | Inqas minn jew ugwali għal 1.5 | Iktar minn jew ugwali għal 55 | PASSA |
SC/APC Pigtail & MPO Assembly - Dejta dwar Telf ta' Inserzjoni
| Prodott | Għadd tal-Fibra | Grad | Medja IL (dB) | Max IL (dB) | Min RL (dB) | Applikazzjoni |
|---|---|---|---|---|---|---|
| MPO-12 Trunk | 12 | Tip A (Elite) | 0.20 | 0.35 | Iktar minn jew ugwali għal 60 | 40G / 100G SR4 |
| MPO-24 Trunk | 24 | Tip A (Elite) | 0.22 | 0.35 | Iktar minn jew ugwali għal 60 | 100G / 400G SR8 |
| MPO-12 Cassette | 12 MPO → 12 LC | Standard | 0.25 | 0.50 | Iktar minn jew ugwali għal 55 | 10G / 40G |
| SC/APC Pigtail | Singlemode | APC | 0.10 | 0.20 | Iktar minn jew ugwali għal 65 | GPON / XGS-PON |
Riżultati tat-Test Ambjentali u Mekkanika
It-testijiet hawn taħt isegwu metodi IEC. In-noti tekniċi ppubblikati ta' HUBER+SUHNER dwarkwalifika ambjentali tal-għeluq tal-fibra ottikau l-gwidi tal-installazzjoni tal-għeluq tal-isplice ta 'CommScope jipprovdu referenzi utli ta' tqabbil għall-IP68 u l-kriterji ta 'aċċettazzjoni taċ-ċikli termali.
| Test | Standard | Kundizzjoni / Tul | IL Bidla Osservata | Verdett |
|---|---|---|---|---|
| Ċikliżmu tat-Temperatura | IEC 60068-2-14 | −40 grad sa +85 grad , 100 ċiklu | < 0.05 dB | PASSA |
| Sħana Niedja | IEC 60068-2-78 | 85 grad / 85% RH, 2000 h | < 0.08 dB | PASSA |
| IP68 Immersjoni fl-Ilma | IEC 60529 | 1 m fond, 24 h | 0 dB (l-ebda dħul misjub) | PASSA |
| Melħ Spray Korrużjoni | IEC 60068-2-11 | 5% NaCl, 500 siegħa | L-ebda degradazzjoni strutturali | PASSA |
| Tagħbija Tensili (FTTH drop cable) | IEC 60794-1-E1 | 80 N, 60 sekonda | < 0.1 dB during load | PASSA |
| Reżistenza għat-tgħaffiġ (korp tal-għeluq) | IEC 60794-1-E7 | 220 N / 100 mm | Ebda falliment jew deformazzjoni | PASSA |
| Tixjiħ UV (ġakketta HDPE fuq barra) | IEC 60794-1-F10 | 1000 h espożizzjoni | L-ebda qsim tal-ġakketta | PASSA |
| SC/APC Tgħammir Durabilità | IEC 61300-2-2 | 500 ċiklu ta' tgħammir | IL-bidla < 0.2 dB kumulattiv | PASSA |
Ilment rikorrenti minn inġiniera fuq il-post huwa li l-iskedi tad-dejta tal-fornitur juru limiti ta 'speċifikazzjoni iżda mhux imkejla distribuzzjonijiet tal-produzzjoni. Ir-rapporti tat-test IL għal kull-lott - li jelenkaw il-valuri attwali mkejla matul il-produzzjoni, mhux biss il-limiti min/max - huma disponibbli għal sħab OEM kwalifikati u programmi ta' akkwist tal-operaturi. Ikkuntattja lit-tim tekniku tal-bejgħ tagħna biex titlob rapporti ta 'kampjuni qabel ix-xiri.
§4 - Prattika ta' Skjerament u Gwida ta' Installazzjoni
Is-saff passiv ODN jistabbilixxi l-limitu għall-prestazzjoni tan-netwerk għall-ħajja tal-iskjerament - tipikament 20–30 sena. Il-kwalità tal-installazzjoni fil-kummissjonar tiddetermina kemm minn dak il-limitu teoretiku huwa attwalment realizzat. It-taqsima li ġejja tkopri ż-żewġ approċċi ta 'skjerament l-aktar komuni, modi ta' falliment komuni osservati fil-qasam, u l-passi speċifiċi li jipprevjenuhom.
Skjerament minn qabel-Konnettorizzat vs Fusion Splice
Is-sistemi pre-konnettorizzati saru l-metodu dominanti għall-iskjerament tal-aħħar-waqgħa fil-biċċa l-kbira tal--rollouts tal-FTTH b'veloċità għolja minħabba li jnaqqsu sostanzjalment l-ispejjeż tax-xogħol fuq il-post u jeliminaw il-ħtieġa għal tagħmir ta' splice tal-fużjoni għal kull ekwipaġġ. Il-kompromess - telf ta 'konnettur kemxejn ogħla kontra telf ta' splice tal-fużjoni - ġeneralment huwa irrilevanti fi ħdan il-baġits tat-telf GPON Klassi B+ u XGS-PON N1/N2 meta l-bqija tal-link ikun inġinerija b'mod korrett. L-Arkitettura EDGE ta' Corning u sistemi simili pre-konnettorizzati minn CommScope (UniCam, OptiTap) ivvalidaw dan l-approċċ f'introduzzjoni ta' operaturi-skala kbira mad-dinja kollha; il-gwidi tal-iskjerament ippubblikati tagħhom huma ċċitati fir-referenzi hawn taħt.
| Parametru | Splice tal-Fużjoni Tradizzjonali | -Konnettorizzati minn qabel | Noti |
|---|---|---|---|
| Ħin ta 'installazzjoni għal kull qatra | 45–90 min | 12–20 min | Jinkludi rotta tal-fibra, konnessjoni, u kontroll OTDR |
| Ħidma tas-sengħa meħtieġa | Operatur imħarreġ ta' splicer tal-fużjoni | Tekniku bażiku fuq il-post | Tnaqqas l-ispiża tat-taħriġ u l-ispeċjalizzazzjoni tal-ekwipaġġ |
| Spiża tal-għodda għal kull ekwipaġġ | $3,000–$8,000 (magna tal-fużjoni) | $50–$200 (għodda tal-idejn biss) | Tnaqqis sinifikanti tal-CapEx fuq skala |
| Telf ta' konnessjoni (tipiku) | 0.02–0.05 dB (fużjoni) | 0.10–0.20 dB (konnettur tal-kamp) | Fil-baġit għall-biċċa l-kbira tal-klassijiet ODN - ivverifika għal kull proġett |
| -Dħul mill-ġdid/konfigurazzjoni mill-ġdid | Jeħtieġ dħul mill-ġdid-splice, għeluq | Ipplaggja-u-ilgħab, minuti | Pre{0}}konn jirbaħ fuq OpEx għal ċaqliq/żidiet/bidliet |
Modi ta' Falliment Komuni tal-Qasam u Kif Tevitahom
Il-fallimenti li ġejjin jidhru b'mod konsistenti madwar ir-rispons fuq il-post mill-iskjeramenti tal-operaturi. L-ebda waħda ma hija kkawżata mill-kwalità tal-komponent waħedha - kull waħda tinvolvi deċiżjoni ta' installazzjoni jew vojt fil-proċess.
| Modalità ta' Ħsara | Kawża Għerq | Prevenzjoni |
|---|---|---|
| Telf ta 'inserzjoni elevat fil-konnettur (misjub fit-test ta' aċċettazzjoni OTDR) | Tarf-wiċċ - kontaminat, żejt, jew residwu tal-illustrar mhux imnaddaf qabel it-tgħammir | IEC 61300-3-35 obbligatorju tal-protokoll tat-tindif tat-tarf tal-wiċċ. Żomm l-għotjien tat-trab SC/APC mixgħula sal-mument tal-inserzjoni. Uża skop ta 'spezzjoni tal-fibra biex tivverifika qabel it-tgħammir. |
| Dħul ta' umdità fl-għeluq ta' splice (misjub 6–18-il xahar wara l-iskjerament ta'-fi klimi tropikali) | Torque tal-glandola tad-dħul tal-kejbil mhux korrett, jew O-ring mhux imqiegħed qabel l-għeluq | Uża għeluq ta' koppla b'rata IP68-b'siġillar b'ċirku O doppju. Segwi l-ispeċifikazzjonijiet tat-torque fil-folja tal-installazzjoni. Wettaq test ta 'pressjoni ta' 24 siegħa fuq għeluq taħt l-art qabel il-mili. |
| Xaqq UV tal-ġakketta tal-kejbil FTTH (3–5 snin fuq qtar mill-ajru) | Ġakketta HDPE mhux-UV-stabbilizzata speċifikata, jew stabilizzatur UV mhux ivverifikat mal-fornitur | Speċifika UV-ġakketta PE sewda stabbilizzata skont IEC 60794-1-F10, klassifikazzjoni UV minima ta '1000 siegħa. Ivverifika fuq iċ-ċertifikat, mhux biss it-talba tal-folja tad-dejta. |
| Ħsara għall-għasafar u annimali gerriema għall-waqgħa mill-ajru (komuni fl-Afrika, SEA, skjeramenti rurali) | Kejbil tal-figura-8 mhux armat fuq spans li jaqbżu d-distanza sag ratata tal-kejbil | Għal spans > 60 m, uża ADSS li jappoġġa lilhom infushom. Għal medda iqsar b'riskju ta' għasafar/gerriema, speċifika qatra FTTH korazzata b'membru tas-saħħa tal-istainless-l-azzar. |
| Avvenimenti ta' riflessjoni għolja fil-portijiet tal-isplitter (viżibbli fuq traċċa OTDR bħala avveniment ta' gating) | Konnetturi APC u UPC imqabbda flimkien - in-nuqqas ta' tqabbil tal-angoli ta' 8 gradi jikkawża riflessjoni qawwija | Standardizza fuq SC/APC matul il-mogħdija kollha tal-ODN PON. SC/APC (korp aħdar) għall-portijiet PON kollha u l-pigtails kollha minn OLT għal ONT. Qatt ħallat ma 'SC/UPC fuq l-istess passaġġ ottiku. |
| It-twebbis tal-siegla tal-għeluq tal-isplice u l-falliment tas-siġill (taħt l-art f'żoni b'bidliet wiesgħa fit-temperatura) | Siegla EPDM standard mhux stmata għall-firxa sħiħa tat-temperatura operattiva | Għal skjeramenti b'temperaturi ambjentali taħt -20 grad, speċifika materjal tal-gasket tas-silikonju. Ivverifika li l-klassifikazzjoni tat-temperatura tal-gasket hija dokumentata fuq id-datasheet tal-għeluq. |
Kull firxa tal-fibra skjerata għandha tiġi vverifikata b'OTDR qabel ma jinxtegħel is-servizz-. It-test għandu jsir miż-żewġt itruf. Limitu ta 'aċċettazzjoni: l-ebda telf ta' avveniment > 0.35 dB għal kull konnettur, l-ebda telf ta 'splice tal-fużjoni > 0.1 dB, telf ta' rabta totali fil-baġit ikkalkulat flimkien mal-marġni tad-disinn. It-traċċi kollha tat-test għandhom jinħażnu bħala linja bażi għal issolvi l-problemi fil-futur. HUBER+SUHNER'sdokumentazzjoni ta' referenza tal-ittestjar tal-fibrajipprovdi metodoloġija dettaljata OTDR għall-ittestjar tal-aċċettazzjoni FTTH.
§5 - Dokumentazzjoni tal-Qasam u Referenzi tal-Vidjo tal-Iskjerament
L-ispeċifikazzjonijiet bil-miktub jiddeskrivu x'għandhom jagħmlu l-komponenti. Ir-referenzi tal-vidjo li ġejjin juru kif tidher l-installazzjoni korretta fil-prattika - issiġillar tal-għeluq tal-isplice, installazzjoni tal-qatra konnettorizzata minn qabel, u kummissjonar OTDR. Dawn huma taħriġ disponibbli pubblikament u materjali ta' referenza minn operaturi u manifatturi.
Qed nibnu librerija ta 'dokumentazzjoni ta' installazzjoni speċifika għall-firxa ta 'prodotti tagħna - proċeduri ta' siġillar ta 'għeluq ta' splice, gwidi ta 'installazzjoni ta' splitter PLC, u dijagrammi tal-wajers tat-terminals pre-konnettorizzati. Skedi tad-dejta tal-installazzjoni attwali huma disponibbli bħala downloads PDF fuq kull paġna tal-prodott. Jekk teħtieġ gwida ta' installazzjoni speċifika għal sit-għal skjerament OEM kbir, ikkuntattja lit-tim tekniku tal-bejgħ tagħna.
§6 - Studji ta' Każijiet ta' Skjerament
L-istudji tal-każi li ġejjin huma meħuda minn impenji attwali tal-provvista Glory Optical. L-ismijiet tal-proġetti u l-identitajiet tal-operaturi huma miżmuma għal kull NDA; pajjiż, skala, u parametri tekniċi huma preċiżi.
§7 - Mistoqsijiet u Tweġibiet Tekniċi
Q: X'inhu ODN fin-netwerks tal-fibra ottika?
A: Netwerk ta 'Distribuzzjoni Ottika (ODN) huwa l-infrastruttura tal-fibra kompletament passiva li tgħaqqad it-Terminal tal-Linja Ottika tal-uffiċċju ċentrali (OLT) mat-Terminal tan-Netwerk Ottiku (ONT) ta' kull abbonat. Iddefinita taħt ITU-T G.984 (GPON) u G.9807.1 (XGS-PON), tikkonsisti f'fibra alimentatriċi, splitters PLC, kejbils tad-distribuzzjoni, kejbils tal-waqgħa, kaxxi tat-terminazzjoni, u konnetturi - kollha passivi, li ma jeħtieġu l-ebda enerġija elettrika fil-qasam. ODN iddisinjat kif suppost jappoġġja tul ta' ħajja tan-netwerk ta' 20–30+ sena u huwa kompatibbli f'diversi ġenerazzjonijiet ta' teknoloġija PON mingħajr bidliet fil-komponenti passivi.
Q: X'inhi d-differenza bejn GPON u XGS-PON?
A: GPON (ITU-T G.984) iwassal 2.5 Gbps downstream u 1.25 Gbps upstream fuq PON kondiviż. XGS-PON (ITU-T G.9807.1) jagħti 9.95 Gbps simmetriċi fiż-żewġ direzzjonijiet. It-tnejn joperaw fuq l-istess ODN passiv - l-ebda tibdil fil-fibra, splitters, għeluq, jew kejbils tad-distribuzzjoni huma meħtieġa għall-aġġornament. Id-differenzi ewlenin huma fit-tagħmir attiv (OLT line cards u abbonat ONTs) u l-pjan tal-wavelength ottiku: XGS-PON juża 1577 nm downstream u 1270 nm upstream, filwaqt li GPON juża 1490 nm u 1310 nm rispettivament. Din is-separazzjoni tal-wavelength tippermetti li servizzi GPON u XGS-PON jikkoeżistu fuq l-istess ODN simultanjament waqt migrazzjonijiet f'fażijiet.
Q: Kif nikkalkula l-baġit tat-telf ottiku għal netwerk FTTH?
A: Żid il-komponenti kollha ta 'telf bejn OLT u ONT: (1) attenwazzjoni tal-fibra × tul ta' span (G.652.D huwa Inqas minn jew ugwali għal 0.35 dB/km @ 1310 nm), (2) Telf ta 'inserzjoni ta' splitter PLC - pereżempju, 15.8 dB għal inserzjoni ta '1 × 32, (3.0. dB għal kull par imgħammrin), (4) telf ta 'splice tal-fużjoni (tipikament 0.05–0.1 dB kull wieħed), u (5) marġini tad-disinn ta' 1–3 dB għal tixjiħ, varjazzjoni ambjentali, u avvenimenti mhux mistennija. It-total m'għandux jaqbeż il-baġit tal-klassi OLT: GPON Klassi B+=28 dB, Klassi C+=32 dB; XGS-PON N1=29 dB, N2=31 dB. L-eżempju maħdum f'§2 ta' dan id-dokument juri kalkolu tipiku.
Q: Liema klassifikazzjoni tal-IP għandhom bżonn l-għeluq tal-splice tal-fibra ta 'barra?
A: Għeluq ta 'splice ta' fibra ta 'barra fi skjeramenti FTTH għandhom jilħqu minimu ta' IP68 għal kull IEC 60529 - trab sħiħ-protezzjoni stretta u kapaċità ta 'immersjoni fl-ilma ttestjati f'Fond ta' metru akbar jew ugwali għal minimu ta '30 minuta, għalkemm 24 siegħa f'1 m huwa l-istandard tal-qasam aktar prattiku. Għal installazzjonijiet taħt l-art jew ta' riskju ta' għargħar-, speċifika għeluq ittestjati għal IP68 f'fond ta' 3 m jew akbar. F'ambjenti kostali jew ta'-umdità għolja, jeħtieġu wkoll reżistenza għall-isprej tal-melħ skont IEC 60068-2-11 (tipikament 500 siegħa f'5% NaCl). Glory Koppla ottika u għeluq orizzontali jġorru IP68 f'1 m / 24 siegħa u sprej tal-melħ għal din l-ispeċifikazzjoni.
Q: Jistgħu jintużaw splitters PLC kemm f'netwerks GPON kif ukoll XGS-PON?
A: Iva. Splitters PLC (Planar Lightwave Circuit) huma intrinsikament wavelength-indipendenti madwar 1260–1650 nm, li jkopri GPON (1310/1490 nm), XGS-PON (1270/1577 nm), NG-video bandlay NG- simultanjament, (TWDM5. Splitter PLC installat għal netwerk GPON m'għandux għalfejn jiġi sostitwit waqt upgrade XGS-PON, jew għal kwalunkwe ġenerazzjoni PON sussegwenti li taħdem f'din it-tieqa wavelength. L-istudju tal-każ tal-Ewropa Ċentrali f'§6 ta' dan id-dokument jipprovdi konferma tal-kejl fid-dinja reali-f'tul ta' mewġ XGS-PON.
Q: Liema standard tal-kejbil tal-fibra huwa meħtieġ għall-wajers ta 'ġewwa FTTH?
A: ITU-T G.657.A1 jew A2 huwa l-istandard għall-kejbils tal-waqgħa fuq ġewwa FTTH. G.657.A1 jippermetti raġġ ta' liwja minimu ta' 10 mm; G.657.A2 jippermetti 7.5 mm - adattati għal kantunieri stretti fil-wajers tal-appartamenti tal-MDU. Għal applikazzjonijiet ta' rotot ta' kondjuwit jew riser ultra-issikkati, jista' jiġi speċifikat G.657.B3 (raġġ ta' liwja minimu ta' 5 mm). It-tliet gradi kollha huma b'lura-kompatibbli mal-SMF standard G.652.D għat-twaħħil u t-tgħammir tal-konnettur. Għas-segmenti alimentatriċi ta 'barra mill-ajru jew taħt l-art, l-istandard G.652.D huwa ġeneralment biżżejjed u inqas għali.
Q: Kemm FTTH pre-konnettorizzat inaqqas il-ħin tal-iskjerament meta mqabbel ma' splice tal-fużjoni?
A: Fl-iskjerament tal-Filippini dokumentat f'§6, qtar pre-konnettorizzat kellu medja ta' 18-il installazzjoni għal kull ekwipaġġ ta' żewġ-persuni kuljum, kontra 7 għal kull ekwipaġġ kuljum għal fużjoni-splice fuq l-istess tim tal-proġett. Il-vantaġġ tal-veloċità ġej primarjament mill-eliminazzjoni tas-setup tal-magna tal-fużjoni u l-ġestjoni tat-trej tal-isplice fil-livell tal-waqgħa. Il-kompromess huwa li d-dixxiplina tal-indafa tal-wiċċ-tarf tal-konnettur issir kritika - l-istess proġett ra rata ta' falliment tal-ewwel-pass ta' 2.3% fl-ewwel ġimgħa qabel ma ġie miżjud pass obbligatorju tal-ambitu tal-ispezzjoni mal-fluss tax-xogħol.
Q: Għaliex SC/APC jimpurtah u nista' nħallat ma' SC/UPC fuq netwerk PON?
A: Il-konnetturi SC/APC għandhom wiċċ ta 'tarf angolat ta' 8-gradi- li jikkawża li d-dawl rifless jitferrex 'il bogħod mill-qalba tal-fibra, u jikseb telf ta' ritorn Akbar minn jew ugwali għal 65 dB. Il-konnetturi SC/UPC għandhom wiċċ ċatt-illustrat-b'telf ta' ritorn tipikament Akbar minn jew ugwali għal 55 dB. Għal-lejżers GPON u XGS-PON OLT, li huma sensittivi għar-riflessjonijiet-dahar, il-konnetturi APC fl-ODN kollha jipprovdu prestazzjoni aħjar u jbaxxu r-riskju ta' penali tal-qawwa-indotta mir-riflettanza. M'għandekx tgħaqqad SC/APC ma 'SC/UPC fuq l-istess mogħdija ottika - id-differenza fid-dimensjoni fiżika tfisser li l-konnessjoni se tkun lossy u tista' tagħmel ħsara lill-ferrule. Istandardizza fuq SC/APC (korp aħdar) matul il-passaġġ kollu tal-port PON minn OLT sa ONT.
§8 - Referenzi Tekniċi
- [1]Rakkomandazzjoni ITU-T G.9807.1 (2016) -10-Gigabit-Netwerk ottiku passiv simetriku kapaċi (XGS-PON). Unjoni Internazzjonali tat-Telekomunikazzjoni.itu.int/rec/T-REC-G.9807.1
- [2]Rakkomandazzjoni ITU-T G.984.1–G.984.7 -Netwerks Ottiċi Passivi (GPON) kapaċi Gigabit-. Unjoni Internazzjonali tat-Telekomunikazzjoni.itu.int/rec/T-REC-G.984.1
- [3]Rakkomandazzjoni ITU-T G.657 (2021) -Karatteristiċi ta' fibri ottiċi u kejbils tal-modalità unika liwi-insensittivi għat-telf- għan-netwerk ta' aċċess. Jiddefinixxi l-gradi A1, A2, B3 u l-ispeċifikazzjonijiet tar-raġġ tal-liwja minimi tagħhom.itu.int/rec/T-REC-G.657
- [4]Rakkomandazzjoni ITU-T G.652 (2016) -Karatteristiċi ta' fibra ottika u kejbil ta'{0}}modalità waħda. G.652.D hija l-ispeċifikazzjoni dominanti tal-fibra tad-distribuzzjoni u alimentatriċi għal FTTH ODN.itu.int/rec/T-REC-G.652
- [5]Corning Incorporated -SMF-28 Informazzjoni dwar il-Prodott tal-Fibra Ultra Ottika. Speċifikazzjonijiet għall-fibra konformi G.652.D / G.657.A2 ta 'Corning, inkluż attenwazzjoni, telf ta' liwja, u valuri PMD.corning.com - SMF-28 Ultra datasheet (PDF)
- [6]Corning Incorporated -Liwja-Għażla tal-Fibra Insensittiva għal Applikazzjonijiet FTTH. Nota tal-applikazzjoni li tkopri l-kriterji tal-għażla tal-grad G.657, splicing kompatibbli, u l-immaniġġjar tal-kamp.corning.com - Liwja-White Paper tal-Fibra Insensittiva (PDF)
- [7]CommScope -Soluzzjonijiet ta 'Infrastruttura FTTH: Fiber to the Home Planning & Deployment Resources. Mudelli tat-topoloġija, gwidi tal-għażla tal-proporzjon maqsum, u dokumentazzjoni tal-installazzjoni tal-għeluq tal-isplice.commscope.com/solutions/networks/fiber-sad--id-dar-
- [8]CommScope -Fiber Optic Splice Għeluq Installazzjoni & Dokumentazzjoni Teknika. Gwidi tal-installazzjoni li jkopru t-torque tas-siġillar, il-proċeduri tal-glandola tad-dħul tal-kejbil, u l-verifika tal-pressjoni IP68 għall-għeluq ta 'barra.commscope.com - Katalgu tal-Prodotti għall-Aċċess tal-Fiber
- [9]HUBER+SUHNER -Konnetturi tal-Fiber Optic: Uniku-Fiber Product Range & Technical Datasheets. Speċifikazzjonijiet tal-konnetturi SC, LC, u FC inklużi telf ta 'inserzjoni, telf ta' ritorn, u klassifikazzjonijiet ta 'durabilità tat-tgħammir IEC 61300-2-2.hubersuhner.com - Konnetturi tal-Fibra Uniċi-
- [10]HUBER+SUHNER -Għeluq tal-Fiber Optic għal Applikazzjonijiet ta 'Pjanti ta' Barra. Dokumentazzjoni teknika għall-kwalifika ambjentali ta 'għeluq ta' splice, inkluż metodoloġija tat-test IP68 u għażla ta 'materjal ta' siegla għal klimi tropikali u artiċi.hubersuhner.com - Għeluq tal-Fiber Optic
- [11]HUBER+SUHNER -Soluzzjonijiet FTTA (Fiber to the Antenna) għal 5G Fronthaul. Konnettività tal-fibra fuq barra għal applikazzjonijiet ta 'ċelluli żgħar 5G u C-RAN, inklużi speċifikazzjonijiet tal-korda tal-garża CPRI IP68.hubersuhner.com - Soluzzjonijiet FTTA
- [12]Telcordia GR-326-CORE -Rekwiżiti Ġeneriċi għal Konnetturi Ottiċi Singlemode u Assemblaġġi Jumper. Ericsson (qabel Telcordia). Standard tal-kwalifika tal-konnettur tal-Amerika ta 'Fuq li jkopri t-telf tal-inserzjoni, it-telf tar-ritorn, u l-ittestjar tad-durabilità.Ericsson Telecom Standards Portal
- [13]Telcordia GR-771-CORE -Rekwiżiti Ġeneriċi għall-Għeluq tal-Fiber Optic Splice. Ericsson / Telcordia. Jiddefinixxi rekwiżiti ta' prestazzjoni tas-siġillar, mekkaniċi u ambjentali għall-għeluq ta' splice ta' barra użati fl-iskjeramenti tan-netwerk tal-Amerika ta 'Fuq.
- [14]IEC 61754-4 (2013) -Apparati ta' interkonnessjoni tal-fibra ottika - Parti 4: Konnettur SC. Jiddefinixxi d-dimensjonijiet fiżiċi, it-tolleranzi, u r-rekwiżiti tat-test għall-interface tal-konnettur SC.iec.ch
- [15]Forum tal-Broadband TR-247 -XGS-PON Koeżistenza ma' GPON. Rekwiżiti arkitettoniċi għall-iskjerament ta' XGS-PON fuq GPON ODN eżistenti, inkluż iżolament ta' wavelength, rekwiżiti ta' koeżistenza OLT, u strateġiji ta' migrazzjoni.broadband-forum.org
- [16]ISO 9001:2015 -Sistemi ta' Ġestjoni tal-Kwalità - Rekwiżiti. Organizzazzjoni Internazzjonali għall-Istandardizzazzjoni.iso.org/standard/62085
§9 - Medda tal-Prodotti Ottiċi Glory
Glory Optical timmanifattura komponenti passivi tan-netwerk ottiku fil-faċilità tagħha ta 'Ningbo, Zhejiang. Il-firxa tal-prodotti tkopri kull saff passiv ta' FTTH ODN, mill-għeluq tal-feeder splice għal kaxxi u konnetturi tat-terminazzjoni tal-ġenb tal-abbonat-.

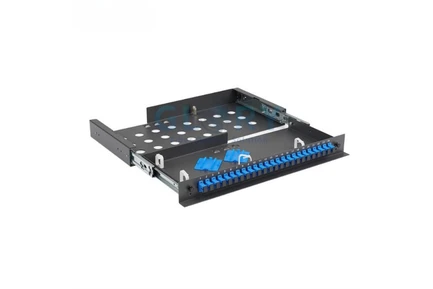

Kategorija tal-Kaxxa tal-Fibra
Splice għeluq, ħwienet tal-ħajt, kaxxi tad-distribuzzjoni, kompartimenti
