X'jiddetermina jekk splitter ottiku jaħdem b'mod affidabbli?
Il-proporzjon tal-qasma huwa biss il-punt tat-tluq.Splitter affidabbli għandu jżomm it-telf massimu ta 'inserzjoni fil-baġit tal-link, iqassam l-enerġija b'mod konsistenti fl-outputs tiegħu, jillimita d-dawl rifless u jżomm iżolament adegwat. L-ippakkjar, il-konnetturi, it-tip tal-fibra u l-kundizzjonijiet tat-test għandhom ukoll jaqblu mal-installazzjoni.
Splitters ottiċi huma komponenti passivi użati biex jaqsmu sinjal tad-dawl tad-dħul wieħed f'mogħdijiet ta 'output multipli. F'netwerks FTTH, GPON u EPON, dawn jippermettu fibra alimentatriċi waħda biex isservi abbonati multipli mingħajr ma tinstalla tagħmir imħaddem f'kull punt ta 'distribuzzjoni.
Madankollu, l-għażla ta 'splitter biss b'tikketta bħal 1 × 8, 1 × 16 jew 1 × 32 ma tikkonfermax li l-passaġġ ottiku sħiħ se jkun stabbli. L-istess konfigurazzjoni nominali tista' tagħti riżultati ta' kamp differenti meta telf ta' inserzjoni, varjazzjoni minn port-per-port, riflessjoni, kwalità tal-konnettur jew imballaġġ ma jkunux ikkontrollati.
Limitazzjonijiet tal-Għażla ta' Splitters Ottiċi mill-Split Ratio Waħdu
Sfidi tal-Baġit tal-Enerġija Ottika
Kull qasma ottika tnaqqas il-qawwa disponibbli f'kull output. Proporzjonijiet ta' qsim ogħla għalhekk jikkunsmaw porzjon akbar tal-baġit tat-telf OLT-għa-ONU qabel ma jiżdiedu l-attenwazzjoni tal-fibra, il-konnetturi, l-isplices u l-marġni tal-inġinerija.
Jekk it-telf ta 'inserzjoni attwali huwa ogħla mill-valur tad-disinn, il-mogħdija ta' l-abbonat l-aktar imbiegħda jew konnessa ħafna tista 'tavviċina l-limitu tar-riċevitur. Netwerk jista 'jidher aċċettabbli waqt l-attivazzjoni inizjali iżda jsir inqas tolleranti ta' konnetturi maħmuġin, splices ta 'tiswija żejda jew bidliet fir-rotot futuri.
Sfidi tal-Konsistenza tal-Output
Splitter jista 'jissodisfa l-konfigurazzjoni nominali tiegħu filwaqt li jipproduċi qawwa tal-ħruġ irregolari. Meta l-varjazzjoni minn port-per-port tkun kbira wisq, xi mogħdijiet tal-ONU jżommu marġni komdu filwaqt li oħrajn joperaw eqreb lejn il-limitu tar-riċevitur.
Dan huwa importanti fin-netwerks fejn it-tulijiet tar-rotot huma diġà mhux ugwali. Output dgħajjef ta' splitter flimkien mal-itwal fibra tad-distribuzzjoni jista' joħloq triq diffiċli-biex-iżżomm l-agħar-mogħdija. Għal disinji PON ta' distribuzzjoni ugwali-, ix-xerrejja għandhom għalhekk jirrevedu kemm it-telf massimu tal-inserzjoni kif ukoll l-uniformità tal-ħruġ.
Sfidi ta' Riflessjoni u Iżolament tas-Sinjal
L-enerġija ottika riflessa tista 'tirritorna lejn is-sors meta d-dawl jiltaqa' ma 'diskontinwitajiet f'konnetturi, splices jew interfaces tal-komponenti. Iżolament fqir jista 'wkoll jippermetti interazzjoni ottika mhux mixtieqa bejn mogħdijiet f'applikazzjonijiet li jużaw tapping passiv, monitoraġġ jew direzzjonijiet tas-sinjali multipli.
Dawn il-kwistjonijiet jistgħu ma joħolqux qtugħ immedjat, iżda jistgħu jnaqqsu t-tolleranza tas-sistema u jagħmlu s-soluzzjoni tal-problemi aktar kumplessa. Il-lustrar tal-konnettur, il-kundizzjoni tal-ferrule u l-indafa-tal-wiċċ jibqgħu parti mir-riżultat finali, anke meta l-element intern tal-isplitter ikun fi ħdan l-ispeċifikazzjoni.
Indikaturi Ewlenin tal-Prestazzjoni ta' Splitters Ottiċi
Telf ta 'Inserzjoni T'isfel Jippreserva l-Marġni Ottiku li jista' jintuża
It-telf tal-inserzjoni jiddeskrivi t-tnaqqis tal-qawwa ottika bejn id-dħul u l-port tal-ħruġ magħżul. Il-valur tal-akkwist rilevanti huwa normalment it-telf massimu permess fil-wavelengths u l-portijiet kollha meħtieġa-mhux biss valur tipiku tal-laboratorju.
Meta tevalwa aSplitter PLC, Inkludi t-telf tas-splitter fil-kalkolu sħiħ tal-kanal. Il-moduli konnettorizzati għandhom jiġu evalwati bħala assemblaġġi kompluti minħabba li l-konnetturi u l-pigtails jikkontribwixxu għar-riżultat imkejjel.
Staqsi jekk it-telf tal-inserzjoni ddikjarat huwiex tipiku jew massimu, jekk it-telf tal-konnettur huwiex inkluż, liema wavelengths ġew ittestjati u jekk ir-rapport jidentifikax l-agħar port tal-ħruġ.
Proporzjon ta' Qsim Stabbli u Uniformità Jagħmlu l-Ippjanar Prevedibbli
Il-proporzjon tal-qsim jiddefinixxi kif titqassam l-enerġija tad-dħul. F'netwerks FTTH standard, it-teknoloġija PLC tintuża komunement meta tkun meħtieġa distribuzzjoni ugwali tal-enerġija fuq outputs multipli. L-uniformità mbagħad tindika kemm dawk l-outputs jaqblu ma' xulxin.
A 1 × 8 PLC splitter, per eżempju, jista' joqgħod f'punt ta' distribuzzjoni ta'-densità aktar baxxa fejn id-disinn ottiku jiffavorixxi aktar marġni għal kull fergħa. Prodotti ta' għadd ta' port-ogħla bħal aModulu splitter tal-fibra 1 × 32iservu aktar endpoints iżda jeħtieġu reviżjoni aktar stretta tal-baġit ottiku sħiħ.
Telf ta 'Ritorn Ogħla Inaqqas l-Enerġija Ottika Rifletta
It-telf tar-ritorn jindika kemm dawl jiġi rifless lura lejn is-sors. Valur ogħla ta 'telf ta' ritorn ifisser inqas qawwa ottika qed tiġi riflessa. Il-valur għandu jiġi kkunsidrat flimkien mat-tip tal-konnettur, il-lustrar u l-kundizzjoni tal-wiċċ tat-tarf-.
It-telf tar-ritorn huwa speċjalment rilevanti fejn is-sensittività tar-rifless hija ogħla jew fejn diversi komponenti konnettorizzati jitqiegħdu f'serje. Riżultat tat-test nadif fil-livell tal-komponent ma jneħħix il-ħtieġa li jiġu spezzjonati u mnaddfa konnetturi qabel l-installazzjoni finali.
Limiti Adegwati ta' Iżolament Interazzjoni mhux mixtieqa tal-mogħdija
L-iżolament jiddeskrivi l-abbiltà ta 'komponent passiv li jillimita l-enerġija ottika mhux mixtieqa bejn il-mogħdijiet. Huwa partikolarment rilevanti għal couplers użati fil-monitoraġġ, trasmissjoni bidirezzjonali, sensing jew sistemi ottiċi speċjali.
Għal dawn l-applikazzjonijiet, speċifikazzjoni ġenerali ta' splitter tista' ma tkunx biżżejjed. Il-wavelength operattiv, id-direzzjoni tat-trażmissjoni, il-proporzjon tal-igganċjar meħtieġ u r-rekwiżit tal-iżolament għandhom jiġu ddikjarati fl-RFQ.
PLC Splitter jew FBT Coupler?
L-apparati PLC u FBT it-tnejn iqassmu l-enerġija ottika, iżda mhumiex interkambjabbli f'kull proġett.
| Punt tal-Għażla | Splitter PLC | FBT Coupler |
|---|---|---|
| Rwol tipiku | Distribuzzjoni ugwali f'FTTH, GPON, EPON u LANs ottiċi passivi | Għadd baxx ta'-port-akkoppjar, monitoraġġ, tapping u mogħdijiet ottiċi speċjali |
| Distribuzzjoni tal-enerġija | Komunement ugwali fl-għadd ta' output standard | Jista 'jiġi kkonfigurat bi proporzjonijiet mhux ugwali bħal passaġġ prinċipali u vit ta' monitoraġġ |
| Port-count fit | Adattat tajjeb għal konfigurazzjonijiet PON standard ogħla ta'-għadd | Ħafna drabi magħżula għal applikazzjonijiet 1 × 2 jew 2 × 2 |
| Riskju tal-għażla | Tinjora t-telf massimu, l-uniformità jew ir-restrizzjonijiet tal-pakkett | Tinjora d-dipendenza fuq il-wavelength, id-direzzjonalità jew it-tolleranza tal-proporzjon tad-dwana |
Għal netwerks ta' aċċess ta'-distribuzzjoni ugwali, ibda bil-Glory Optical PLC splitter firxa. Għal applikazzjonijiet ta' proporzjon baxx-jew mhux ugwali-, irrevedi l-firxa tal-koppjar tal-fibra ottika.
Għażliet tal-Prodott tal-Glory Optical Splitter
Glory Optical jipprovdi assemblaġġi splitter f'diversi teknoloġiji u formati ta 'pakketti. Il-prodott korrett għandu jintgħażel mill-ambjent ta 'installazzjoni u r-rekwiżiti tat-test aktar milli mill-għadd tal-port waħdu.
Prodotti Splitter Rakkomandati mill-Applikazzjoni
Dawn il-prodotti jkopru erba' mogħdijiet ta' għażla komuni: fergħat kompatti ta'-għadd baxx, distribuzzjoni FTTH standard, installazzjoni ta 'pannelli modulari u akkoppjar ta' għadd-baxx personalizzat.
| Rekwiżit | Prodott Glorja Rilevanti | Użu Tipiku |
|---|---|---|
| Firxa splitter kompluta | Splitters tal-Fiber Optic | Qabbel splitters PLC, couplers FBT u formati ta 'pakketti disponibbli |
| Assemblaġġ PLC kompatt b'għadd baxx- | Splitter PLC 1 × 2 | Nodi ta' distribuzzjoni żgħar, kaxxi kompatti u fergħat ta'-għadd baxx |

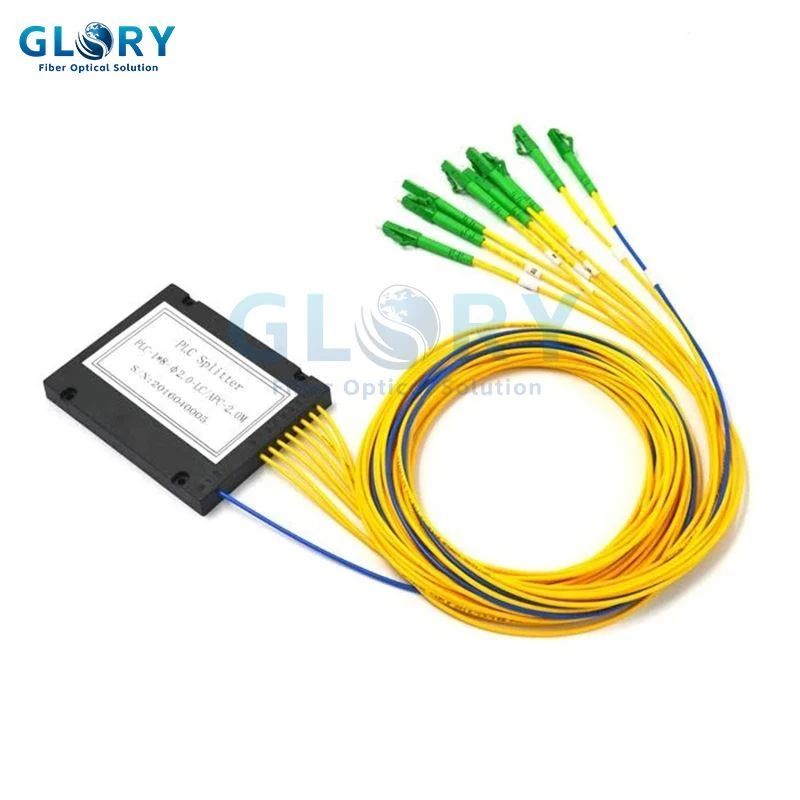

| Proporzjon ta' distribuzzjoni FTTH komuni | Splitter PLC 1 × 8 | Punti ta 'distribuzzjoni FTTH fejn il-kopertura u l-marġni ottiku għandhom ikunu bilanċjati |

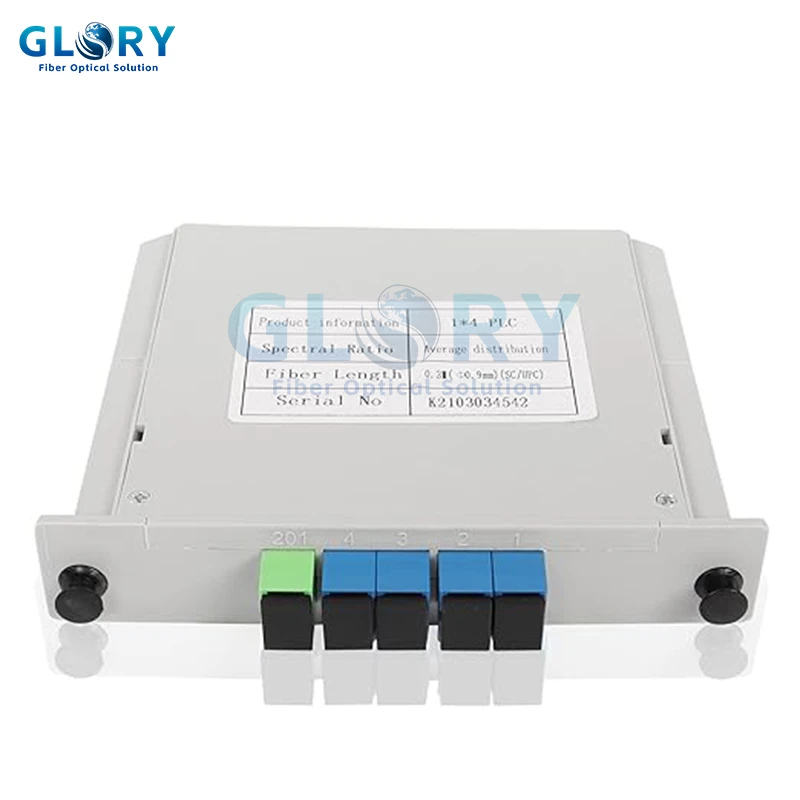

| Installazzjoni ta 'pannelli modulari | Splitter Cassette | Patch panels ta' stil LGX-, ODFs u installazzjonijiet strutturati ta'-uffiċċju ċentrali |
| Modulu PLC ta' produzzjoni ogħla- | 1 × 32 Fibra Splitter | Disinji PON ta'-densità ogħla wara verifika sħiħa tal-baġit- |
| Akkoppjar FBT personalizzat | Fused Fiber Coupler | Monitoraġġ, tapping u distribuzzjoni tas-sinjali b'għadd baxx- |
| Akkoppjar ta'-input baxx-wieħed | 1 × 2 Fiber Coupler | CATV, sensing, test u applikazzjonijiet ta 'proporzjon tad-dwana |
| Akkoppjar ta'-input doppju | 2 × 2 Fiber Coupler | Mogħdijiet bidirezzjonali, monitoraġġ u sistemi ottiċi speċjali |
Lista ta 'kontroll RFQ Splitter ottiku
Biex tirċievi konfigurazzjoni li taqbel man-netwerk aktar milli sostitut ġeneriku, inkludi l-informazzjoni li ġejja:
- Splitter PLC jew coupler FBT;
- konfigurazzjoni tad-dħul u tal-ħruġ;
- proporzjon ta' qsim ugwali jew mhux ugwali;
- tul ta' mewġ operattiv jew medda ta' wavelength;
- telf massimu ta 'inserzjoni u rekwiżit ta' uniformità;
- telf minimu ta' ritorn u kwalunkwe rekwiżit ta' iżolament;
- SC, LC, FC jew interface ieħor ta 'konnettur, inkluż lustrar APC jew UPC;
- fibra vojta, tubu tal-azzar, kaxxa ABS, cassette jew rack-pakkett tal-immuntar;
- tip ta 'fibra, dijametru tal-ġakketta u tul tal-pigtail;
- tikketti tal-port, ippakkjar u rapport tat-test IL/RL meħtieġ.
Tapprovax splitter mill-valur medju ta' inserzjoni-telf waħdu. Itlob il-massimu permissibbli u kkonferma jekk il-fornitur jirreġistrax kull port tal-ħruġ jew kampjun biss.
FAQs dwar il-Prestazzjoni ta' Splitter Ottiku
Q: Il-proporzjon tal-qasma huwa biżżejjed biex jevalwa splitter ottiku?
A: Le Proporzjon ta 'qasma jidentifika kemm jinħolqu mogħdijiet tal-ħruġ jew kif il-qawwa hija maqsuma, iżda telf ta' inserzjoni, uniformità tal-port, telf ta 'ritorn, iżolament, medda ta' wavelength, kondizzjoni tal-konnettur u format tal-pakkett jaffettwaw ukoll il-prestazzjoni tal-kamp.
Q: Huwa valur ogħla ta 'telf ta' ritorn aħjar għal splitter ottiku?
A: Iva. Valur ogħla ta 'telf ta' ritorn jindika li inqas qawwa ottika hija riflessa lejn is-sors. Ir-riżultat finali tal-kanal jiddependi wkoll fuq il-lustrar tal-konnettur, l-indafa tal-wiċċ-tarf u interfaces oħra fil-link.
Q: X'inhi d-differenza bejn splitter PLC u coupler FBT?
A: Splitters PLC huma komunement magħżula għal distribuzzjoni ugwali tal-enerġija u għadd ogħla ta 'portijiet fin-netwerks FTTH u PON. FBT couplers huma utli għal għadd baxx ta' portijiet, proporzjonijiet mhux ugwali tad-dwana u applikazzjonijiet speċifiċi ta' monitoraġġ jew tapping ta' wavelength-.
Q: Il-konnettur jaffettwa l-prestazzjoni tal-isplitter ottiku?
A: Iva. Il-lustrar tal-konnettur, il-kwalità tal-ferrule, il-kontaminazzjoni u l-kundizzjoni tat-tgħammir jistgħu jżidu telf ta 'inserzjoni u riflessjoni. L-aċċettazzjoni tal-isplitter għandha għalhekk tikkunsidra l-assemblaġġ konnettorizzat sħiħ, mhux biss iċ-ċippa tal-isplitter intern.
Q: X'informazzjoni għandha tkun inkluża f'RFQ splitter ottiku?
A: Ipprovdi t-teknoloġija splitter, konfigurazzjoni ta 'input u output, proporzjon nominali, wavelength operattiv, telf massimu ta' inserzjoni, uniformità, telf ta 'ritorn, tip ta' konnettur, tip ta 'fibra, format ta' pakkett, tul ta 'pigtail, tikketti u dokumentazzjoni tat-test meħtieġa.
Konklużjoni
Il-prestazzjoni affidabbli tal-PON tiddependi fuq aktar milli tagħżel splitter 1 × 8, 1 × 16 jew 1 × 32. L-apparat għandu jqassam l-enerġija ottika b'mod konsistenti filwaqt li jżomm it-telf ta 'inserzjoni, ir-riflessjoni u l-interazzjoni tal-mogħdija mhux mixtieqa fi ħdan ir-rekwiżiti tal-proġett.
Telf ta 'inserzjoni jiddetermina kemm fadal marġni ta' rabta. Il-proporzjon tal-qsim u l-uniformità jiddeterminaw jekk l-enerġija hijiex imqassma kif maħsub. It-telf tar-ritorn u l-iżolament jaffettwaw l-istabbiltà tas-sinjal. Il-format tal-pakkett u l-kwalità tal-konnettur jiddeterminaw jekk il-komponent ittestjat jistax iżomm dik il-prestazzjoni wara l-installazzjoni.
Glory Provvisti ottiċiSplitters PLC u couplers ottiċi FBTgħal FTTH, PON, monitoraġġ u applikazzjonijiet ottiċi ta 'speċjalità. Qabel ma tordna, qabbel il-komponent mal-baġit sħiħ tat-telf, il-post tal-installazzjoni u l-pjan tat-test tal-aċċettazzjoni.
